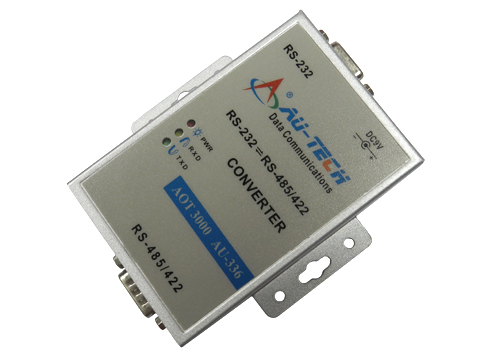

AOT 3000 AU-336RS-232转RS-485/422（通用）接口转换器
一、产品慨述：
AU-336接口转换器，可将RS-232信号转换成两线半双工RS-485或四线全双工RS-422平衡差分信号，兼容RS-232C、RS-422、RS-485标准,产品内置快速瞬态电压抑制保护器，并提供每线600W的防雷保护，确保转换器不受外界因素(雷击、闪电、浪涌、过压)等影响，独有的I/O数据流自动控制电路，无需外部的流量控制信号(RTS、DTR)，自动发送/接收数据，兼容所有的通讯软件，随插即用，串口无需初始化，不必重新设置硬件或安装任何软件，能够确保通信正常；是远距离控制或点到点、点多点总线通讯，从而实现远程多机应答，广泛应用于工业自动化控制系统，门禁考勤一卡通系统，停车场收费管理系统等领域。
二、性能参数
●串口特性：兼容EIA/TIA RS232C和RS485/422标准
●电气接口：RS-232C端DB9孔型连接口,RS485/422端DB9针型及RJ-45孔型连接器,另配外置(DB9孔型6位)的接线端子
●保护等级：RS485/422接口拥有每线600W的雷击、浪涌保护
●工作方式：异步通信,支持RS-485二线、三线/半双工及四线/全双工，RS-422四线/全双工。
●传输速率：115.2Kbps/300M , 38.4 Kbps/2.4KM ,9600bps /5000M
●传输介质：双绞线/屏蔽线
●产品尺寸：105mmX86mmX26mm
●外置电源：INPUT 220VAC OUTPUT 9VDC/350mA
●使用环境：-25℃—70℃，相对湿度为5%到95%
●支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
三、连接器和信号
RS-232端(DB9母头) RS-422/485(DB9公头或RJ-45母头)
本转换器采用DB9型母头连接口与RS-232接口相连,
另一端DB9或RJ-45连接器与RS-485/422接口相连(并附DB9孔型六位接线柱子)
RS-232C引脚定义
|
DB9Female
(PIN)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
RS－－232C
(DCE)
|
DCD
|
RXD
|
TXD
|
DTR
|
GND
|
DSR
|
RTS
|
CTS
|
RS-422/485信号及接线引脚定义
注：外置接线端子近(RJ45)端口依次1、2、3、4、5、6
|
DB9Male
（PIN）
|
1
|
2
|
3
|
4
|
5
|
6
|
|
RJ-45（PIN）
|
1
|
2
|
3
|
6
|
4/5/7/8
|
空
|
|
RS－－422端子
|
T/R+
发A+
|
T/R－－
发B－－
|
RXD+
收A+
|
RXD－－
收B－－
|
GND
|
+9－－24V
|
|
RS-485端子
|
T/R+
A+
|
T/R—
B－－
|
空
|
空
|
GND
|
+9－－24V
|
四、安装及运用
本产品可直接插入标准的RS-232C串行口的DB9连接器,RS-485/RS-422端DB9针型外置接线端子及RJ-45孔型连接器,选择不同的接线方式,可实现你所需RS-485或RS-422的通信方式,请参照上表。
AU-336转换器支持以下四种通信方式：
1、点到点/两线半双工
2、点到多点/两线半双工
3、点到点/四线全双工
4、点到多点/四线全双工
注:AU336转换器232端口可与设备的(三线串口)通信
