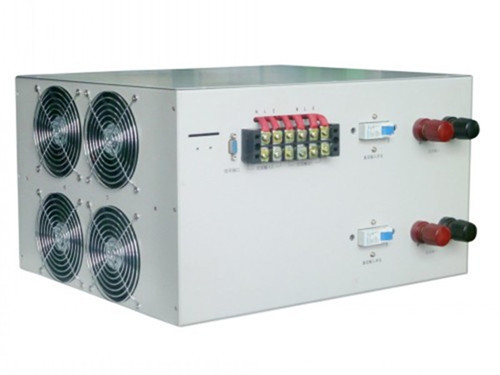

产品说明
本系列专用逆变电源是针对通信系统、铁路系统、电力系统的要求 而精心开发设计的新一代智能型专用高频逆变电源，以满足通信、铁路、 电力各个应用环境对供电电源高品质和高可靠性的要求，并适用于一切 对电源干扰敏感，需要可靠、净化的不间断正弦波交流输出系统。
功能和特点
1 本系列为智能型专用逆变电源，采用智能化微电脑控制技术，采用先进 的控制理论和成熟稳定的高频逆变模式，能快速响应外部环境的变化， 实时提供不间断高品质的交流输出。
2 采用先进的 PWM+SPWM 脉宽调制技术，输出为稳频稳压、滤除杂讯、失 真度低的纯净正弦波。
3 先进的 DC-AC 电气隔离技术，有别于其他伪隔离的模式，真正实现 DC 与 AC 在所有回路完全电气隔离，满足所有应用系统的隔离要求，消除 所有可能的交互干扰。
4 具备开机自检功能，带载能力强、负载兼容性好。内置旁路开关，提高 了逆变电源供电的连续性、可靠性。
5 具备市电直接开机功能，允许用户在无直流输入时旁路市电输出给负载 供电，允许在开机状态下切断直流，自动切换到市电旁路，不影响负载 的供电，方便对蓄电池进行维护和更换。
6 具备市电输入 50Hz/60Hz 自适应功能，即可跟踪和记忆市电输入屏率并 逆变输出相同的频率模式，使逆变器的输入频率范围达到 44Hz～66Hz， 输出 50Hz 或 60Hz，广泛的适应不同的电网和设备需求。
7 具备智能型无人值守功能，在出现直流电压过高或过低、市电掉电等关 关断输出后，直流电压或市电恢复正常，电源自动恢复，尤其适用于无 人值守的通讯站点。
8 具有完善的安全保护功能，具备直流输入绶冲保护，具备过压、过载、
过温、短路、逆变故障等全面保护措施。
9 采用先进的反灌杂音抑制技术，与其它共用直流屏的通讯设备互不干 扰，交流输入端采用多重滤波，消除市电电网的干扰，满足应用系统需 要主用交流电源的需求。
10 提供 A 型和 D 型两种工作模式，其中：
A）A 型逆变电源在有市电时，处于市电输出模式，当市电输入故障 时自动切换到逆变输出模式。
B）D 型逆变电源正常工作在逆变输出模式，当直流输入故障时自动 切换到市电旁路输出模式。
11 具备丰富的 LED/LCD 状态显示和报警信号显示功能，提供完备可亲的人 机操作接口。
12 提供 3 组无源干结点，分别用于直流输入低电压故障、交流输入故障、 设备故障告警。
13 提供标准 RS232 通信接口，支持实时数据通讯功能，利用监控软件实时 监控和管理逆变电源工作情况。
14 通过外接 SNMP 适配器，实现逆变电源的上网功能，达到网络监控和管 理的目的。
技术特性和参数
|
额定容量
|
500
VA
|
1000
VA
|
2000
VA
|
3000
VA
|
4000
VA
|
5000
VA
|
6000
VA
|
8000
VA
|
10000
VA
|
|
直流输入
|
额定直流电压（Vdc）
|
24V/48V/110V/220V
|
|
直流输入范围（Vdc）
|
24V/48V/110V/220V -18％ ～ 24V/48V/110V/220V +25％
|
|
输入反灌杂音
|
输入电压与负载电流为额定值时：＜10％
|
|
交流 输入
|
交流输入范围
|
220V -25％～220V +20％
|
|
输入频率范围
|
50Hz ±10％
|
|
交流输出
|
逆变输出电压（Vac）
|
220V ±2％
|
|
逆变输出频率（Hz）
|
50Hz ±0.1％
|
|
逆变输出电流（A）
|
1.8
|
3.6
|
7.2
|
10.8
|
14.5
|
15.9
|
19.1
|
25.4
|
31.8
|
|
输出功率因数（PF）
|
0.8
|
|
波形失真度（THD）
|
≤3％
|
|
动态响应时间（ms）
|
负载从 0～100％突变时，响应时间≤30ms
|
|
旁路转换时间（ms）
|
＜5ms
|
|
过载能力
|
市电下：110％/3 分钟， 120％/10 秒逆变下：110
％30 秒， 120％3 秒
|
|
逆变效率 （80％阻性
负载）
|
＞88％
|
|
保护
|
直流输入防反接、绶冲、过压、欠压；市电输入过压、欠压；
输出过载、短路、过温等
|
|
界面通讯
|
人机界面
|
LED+LCD
|
|
通讯接口
|
标准智能型 RS232 通讯接口
|
|
干接点输出
|
有
|
|
工作环境
|
绝缘强度
|
符合 EN50081-1/EN55022 标准
|
|
噪音（1 米）
|
≤40dB
|
|
环境温度（℃）
|
-10℃～+45℃
|
|
相对湿度
|
0-95％ 不结露
|
|
相对海拨(m)
|
＜1500m
|
|
机械尺寸
|
机架 式
|
宽×高×深
（mm）
|
482
×
88
×
255
|
482×88×
330
|
482×88×380
|
|
|
|
重量（Kg）
|
5
|
7
|
8
|
11
|
14.5
|
15
|
15.5
|
|
|
|
立 式
|
宽×高×深
（mm）
|
|
203×325×
430
|
219×348×432
|
|
|
重量（Kg）
|
5.5
|
7.5
|
8.5
|
11.5
|
15
|
15.5
|
17
|
19
|
22
|
