技术特点
窗体顶端

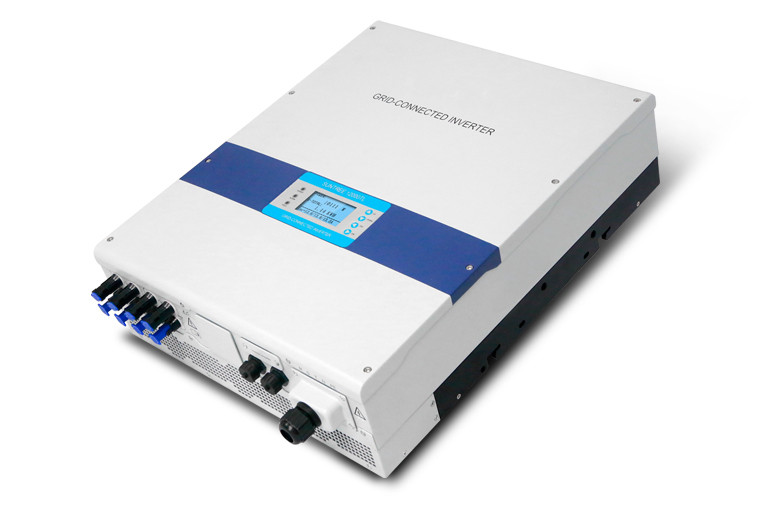

ZLSDSXBW系列逆变器是为分布式光伏系统, 中小型商用光伏电站而研发的三相组串型并网逆变器，功率从5KW到30KW共9个等级，为光伏电站的设计提供了灵活的接入方案。ZLSDSXBW系列具有双路MPPT输入、效率高、安装简便、LCD显示以及无线和远程通信等特点，性能优越，运行稳定可靠，并已获得CE、金太阳、AS477、G83以及TUV等认证证书，产品畅销澳洲，欧洲，亚非拉等多个国家和地区，受到了客户的广泛好评。
高性能
功率范围5KW到30KW
三电平拓扑；无源软开关技术，效率更高，发电量更多
采用国际名牌元器件；薄膜电容设计，大大延长使用寿命
高精度MPPT；宽输入电压范围
有功、无功根据电网指令可调
支持防逆流功能
易维护安装
支架简化安装
简构紧凑，重量轻
IP65防护满足户外安装要求
友好的人机界面
大屏幕LCD液晶面板实时显示逆变器参数
LED显示逆变器运行状态
人性化的远程监控软件
集成RS485/RS232通信接口，可选WIFI无线监控
高性价比
集成直流开关（可选）
30KW逆变器集成直流防雷汇流箱
低维护费用
窗体底端
技术说明
窗体顶端
|
型号(ZLSDSXBW)
|
5000TL
|
6000TL
|
8000TL
|
10000TL
|
12000TL
|
15000TL
|
17000TL
|
20000TL
|
30000TL
|
|
最大直流输入功 率(W)
|
5180
|
6200
|
8300
|
11200
|
13300
|
15800
|
17900
|
21000
|
32000
|
|
最大直流输入电压(Vdc)
|
900
|
1000
|
|
MPPT 范围(Vdc)
|
250~720
|
250~800
|
|
输入路数
|
2
|
4
|
6
|
10
|
|
MPPT 跟踪路数
|
2
|
|
每路最大输入功率(W)
|
3500
|
4000
|
5000
|
6000
|
7000
|
8500
|
9500
|
11000
|
16500
|
|
最大输入电流(A)
|
2*10
|
2*12
|
2*16
|
2*22
|
2*24
|
2*30
|
2*32
|
2*35
|
2*41
|
|
额定输出功率(W)
|
5000
|
6000
|
8000
|
10000
|
12000
|
15000
|
17000
|
20000
|
30000
|
|
最大输出功率(W)
|
5000
|
6000
|
8000
|
10000
|
12000
|
15000
|
17000
|
20000
|
30000
|
|
额定输出电流(A)
|
7.3
|
8.7
|
11.6
|
14.5
|
17.4
|
21.7
|
24.6
|
29
|
43.5
|
|
最大输出电流(A)
|
7.9
|
9.5
|
12.7
|
16.2
|
19.4
|
24.3
|
27.5
|
32.3
|
48
|
|
交流电压(Vac)
|
400
|
|
允许电网电压范围 (Vac)*
|
360~440
|
|
允许电网频率范围 (Hz)*
|
50/60±5
|
|
功率因数(cosφ)
|
0.9(超前)~0.9(滞后)
|
|
电流谐波(THDI)
|
<3%(额定输出功率)
|
|
最大效率
|
97.6%
|
97.8%
|
98.1%
|
98.1%
|
98.1%
|
98.1%
|
98.1%
|
98.2%
|
98.1%
|
|
欧洲效率
|
96.7%
|
96.9%
|
97.3%
|
97.5%
|
97.6%
|
97.5%
|
97.6%
|
97.6%
|
97.5%
|
|
MPPT效率
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
99.6%
|
|
工作温度(℃)
|
-25~+60
|
|
噪音[dB(A)]
|
<25
|
<50
|
<65
|
|
夜间耗电(W)
|
0
|
|
电气隔离
|
无变压器
|
|
冷却方式
|
自然冷却
|
风冷
|
|
防护等级
|
IP65
|
|
通讯方式
|
RS485/RS232(WiFi可选)
|
|
尺寸(宽×深×高 mm)
|
470*165*560
|
470*165*585
|
470*165*670
|
580*235*800
|
|
重量(kg)
|
32
|
35
|
50
|
65
|
|
*AC电网电压和频率范围取决于当地标准
|
