技术特点
特性与优势
? MPPT控制算法，最大利用太阳能组件
? 控制、逆变、隔离一体化设计
? 纯正弦波输出
? 变压器隔离输出，安全稳定可靠
? 三相交流输出、支持100%不平衡负载
? LCD触摸屏图文显示+LED状态指示
? 智能电池管理，温度补偿功能
? 完善的保护功能
? 92%系统效率
? 环境适应能力强
产品描述：

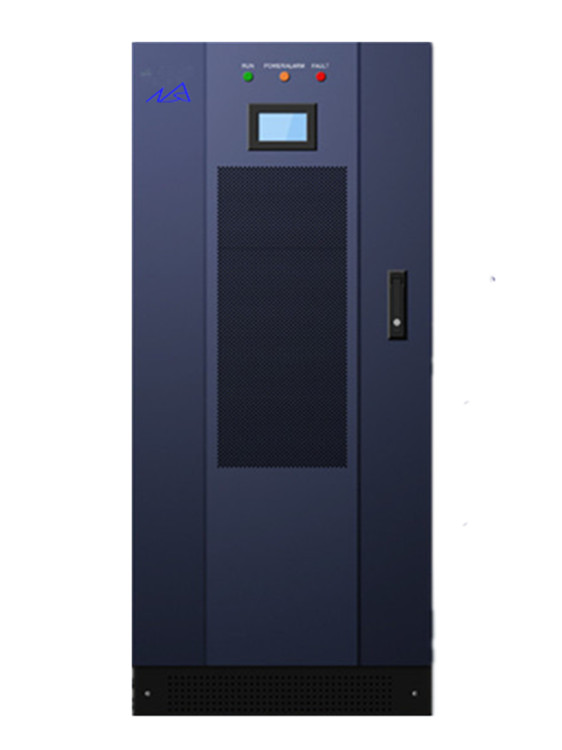

智联盛达ZETS系列三相离网太阳能控制逆变一体机采用充电控制器、逆变器和变压器隔离集成一体化设计。太阳能控制器采用MPPT控制算法和智能电池管理设计，智能高效；逆变器纯正弦波输出，工频变压器隔离，三相输出允许接100%不平衡负载，保证交流输出安全稳定可靠，适用于各种用电器。
ZETS系列一体机中的控制器采用模块化设计，可灵活配置，逆变器输出功率涵盖10kVA到60kVA。为无市电供给的偏远山区、牧区、海岛和通讯基站提供电力供应。帮助客户创造最佳的社会、经济和环境效益。
技术参数
|
系统
|
|
型号
|
ZETS 10KVA
|
ZETS 20KVA
|
ZETS 30KVA
|
ZETS 40KVA
|
ZETS 50KVA
|
ZETS 60KVA
|
|
直流输入（光伏侧）
|
|
MPPT电压范围
|
250V-450V
|
420V-650V
|
|
最大电压
|
460V
|
660V
|
|
推荐工作电压
|
330V
|
480V
|
|
额定功率
|
30kW(1～3个10kW模块可选)
|
45kW(1～4个15kW模块可选)
|
|
交流输入
|
|
输入电压范围
|
380/400/415V±25%
|
|
输入频率范围
|
50/60Hz ± 5Hz
|
|
交流输出
|
|
输出电压
|
3/N/PE, 380/400/415V
|
|
输出波形
|
纯正弦波
|
|
额定输出功率
|
10kVA
|
20kVA
|
30kVA
|
40kVA
|
50kVA
|
60kVA
|
|
输出电流峰值因数
|
3:01
|
|
过载能力
|
105%～110%，10分钟；110%～125%，1分钟；>125% ，10秒
|
|
电压总谐波失真度
|
THDU<3%,线性负载；THDU<5%,非线性负载
|
|
隔离方式
|
工频变压器
|
|
蓄电池
|
|
电池电压
|
220VDC
|
348VDC
|
|
电池类型
|
铅酸蓄电池
|
|
常规参数
|
|
运行环境温度
|
-25℃～40℃（超过40度需降额使用）
|
|
相对湿度
|
0~95%，无凝露
|
|
运行海拔高度
|
<5000m （2000m以上需降额使用）
|
|
显示
|
LCD触摸屏（图文显示）+LED（状态指示）
|
|
通讯接口
|
RS485, 干接点
|
|
保护
|
输入过欠压保护、输出过欠压保护、过载、短路、过温、极性反接保护
|
|
防护等级
|
IP20
|
|
尺寸（深*宽*高）mm
|
600*550*1450
|
600*600*1600
|
|
重量（不含光伏模块）
|
210kg
|
230kg
|
250kg
|
320kg
|
350kg
|
380kg
|
|
光伏控制模块
|
|
模块型号
|
SC22050
|
SC35040
|
|
控制类型
|
MPPT控制
|
|
MPPT跟踪精度
|
99.50%
|
|
MPPT电压范围
|
250VDC～450VDC
|
420V-650V
|
|
最大输入电压
|
460V
|
660V
|
|
最大输入功率
|
11kW
|
16kW
|
|
最大输入电流
|
45A
|
35A
|
|
输出电压范围
|
192～264VDC
|
310VDC-420VDC
|
|
最大输出电流
|
50A
|
40A
|
|
最大效率
|
98%
|
|
尺寸（深*宽*高）
|
335*84.5*436
|
|
重量
|
11kg
|
