陶瓷电路板厚膜工艺全解

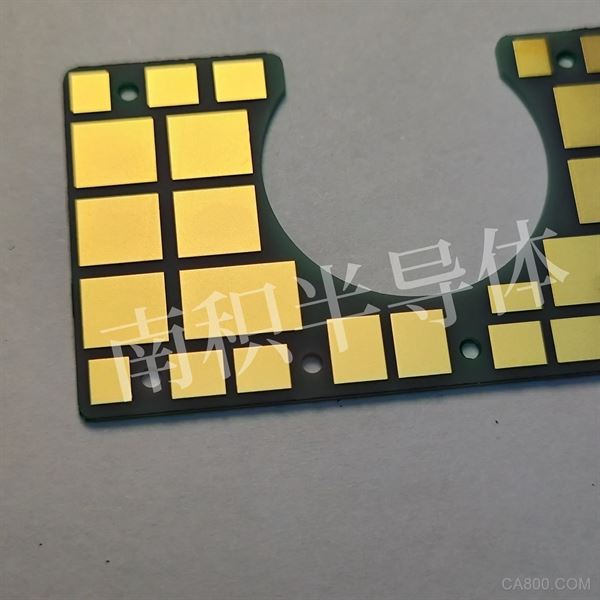

陶瓷电路板厚膜工艺是一种先进的印刷电路板制造技术，广泛应用于电子、通信、航空航天等领域。本文将详细介绍陶瓷电路板厚膜工艺的原理、流程、优势以及应用，带您全面了解这一技术。
一、厚膜工艺的原理
厚膜工艺是指将电子浆料通过丝网印刷等方法印制在陶瓷基板或者其他绝缘基板上，经过干燥、烧结后形成厚度为几微米到数十微米的膜层。这些膜层可以包含导体、电阻和各类介质膜层，用于实现电路的连接和集成。
二、厚膜工艺的流程
陶瓷电路板厚膜工艺的流程大致分为以下几个步骤：
1.基板准备：选择合适的陶瓷基板，如氧化铝、氮化铝等。基板需要经过精细的清洗和抛光，以确保表面平整无杂质，为后续的薄膜沉积提供良好的基础。
2.膜层沉积：通过丝网印刷或喷涂技术，在基板上沉积一层导电浆料。导电浆料通常由金属粉末（如金、银、铜等）、玻璃粉和有机粘合剂混合而成。沉积后的膜层厚度通常在微米级别。
3.烧结固化：将沉积有导电浆料的基板放入高温炉中进行烧结。烧结过程中，有机粘合剂会分解逸出，金属粉末会熔化并相互连接，形成连续的导电网络。同时，玻璃粉会熔化并填充金属粉末之间的空隙，增强膜层与基板的结合力。
4.图形化处理：烧结固化后的厚膜层，通过光刻和蚀刻技术，形成所需的电路图形。这个过程类似于摄影中的曝光，使用光敏材料覆盖在膜层上，然后通过光刻胶图案，选择性地暴露和去除部分膜层，形成电路线条和元件位置。
5.层间互联与元件装配：如果电路设计需要多层互联，可以在上述步骤后重复进行。然后，将电阻、电容、电感等元件通过焊接技术固定在电路板上，实现功能集成。
6.最终烧结与检测：完成所有组件装配后，进行最后的烧结，以确保元件与电路板之间的连接稳定。最后，对成品进行电气性能测试，确保所有参数符合设计要求。合格的电路板将进行防潮、防尘等防护处理，然后进行包装和出货。
三、厚膜工艺的优势
1.多层布线容易：厚膜工艺可以实现多层布线，轻松实现三维互联，满足复杂电路的设计需求。
2.成本低廉：与薄膜工艺相比，厚膜工艺的设备投资较低，生产效率高，制造成本相对较低。
3.耐高温、耐腐蚀：陶瓷基板具有良好的耐高温、耐腐蚀性能，能够在恶劣环境下长期稳定工作。
4.良好的机械强度：厚膜工艺制备的陶瓷电路板具有较高的机械强度，能够承受较大的机械应力。
5.广泛的应用领域：厚膜陶瓷电路板广泛应用于汽车电子、功率器件、射频器件、航空航天等领域。
四、厚膜工艺的应用实例
以多层厚膜陶瓷电路板为例，这种电路板采用厚膜技术，在陶瓷基板上印刷和烧结多层导电浆料，形成复杂的三维互联结构。它广泛应用于高功率、高密度集成的电子系统中，如电动汽车的驱动控制器、卫星通信设备的发射和接收模块等。
五、总结
陶瓷电路板厚膜工艺是一种先进的印刷电路板制造技术，具有多层布线容易、成本低廉、耐高温、耐腐蚀、良好的机械强度等优势。随着电子技术的不断发展，厚膜工艺将在更多领域发挥重要作用，为电子产品的性能提升和成本降低做出贡献。
