干簧式液位控制器UQK、GSK系列
一、 概述
UQK、GSK型干簧式液位自动控制器（以下简称液位控制器），适用于工矿企业、民用建筑、科技研究中水塔、水箱、水池等开口容器的液位自动控制或液位报警，被控制的介质为清水或生活污水或溶液。
二、 结构原理

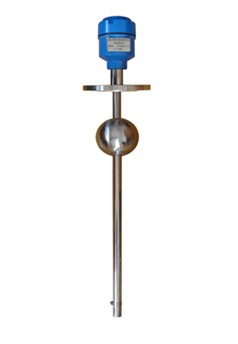

UQK、 GSK型干簧式液位控制器由JAG-5型大功率干式舌簧管（以下简称干簧管）作为主要控制元件，装于不锈钢管中（GSK装于尼龙管中），浮球套于导管外 ，球内装有环形恒磁磁钢；导管上部设有密封接线盒，内设接线端子。
本控制器导管垂直安装于水塔。水箱、 水池等开口容器内， 浮球随液位变化而上、 下升降，当液位降至被控制的低液位（或升至被控制的高液位）时，干簧管受到磁钢磁场的作用，克服簧片复原力矩，簧片动作（常开接点闭合，常闭接点断开 ），发出低液位或高液位信号， 并且作用于液位自动控制装置或液位报警装置， 本产品具有结构简单，安装维修方便，动作准确可靠。不受液位波动影响等优点。
三、 主要性能及技术特性
1、型号UQK-10型、GSK-1A型，一只常开干簧管，一只常闭干簧管，能发出高液位开泵，低液位停泵的讯号。用于抽水排污。
UQK-11型、GSK-1B型，一只常闭干簧管，一只常开干簧管，能发出高液位停泵，低液位开泵的讯号。用于水箱或水塔的自动给水。
UQK-1C、 GSK-1C型，具有二只常开干簧管， 能发出二个高低不同的液位讯号，可用于仪表显示。
UQK-20型、GSK-2A型，具有四只干簧管，三常开，一常闭，可用于二个液位的自动控制和过低过高液位的报警，其用途“同”“1A”型。
UQK-21型、GSK-2B型，具有四只干簧管，三常开，一常闭，可用于二个液位的自动控制和过低过高液位的报警，其用途“同”“1B”型。
UQK-2C、 GSK-2C型， 具有四只常开干簧管、 能发出四个高低不同的液位讯号，用途“同”“1C”型。
UQK-3、GSK-3型有四只以上干簧管、 能发出四个以上的液位讯号，具有特殊用途。
2、被控制介质：清水、生活污水或其它液体。
3、介质温度：尼龙管为 0℃~55℃ 硬聚氯乙烯管为0℃~40℃不锈钢管0~100℃。
4、液位控制范围：最小30毫米，最大3500毫米。
用户要求控制范围：导管长度在5.0以上，或有特殊规格，订货时面议。
5、触点容量：
最大开路电压直流 300伏
最大电流 2安
最大断开功率 200瓦
寿命 5×104 次
干簧管触点可直接控制交流220伏20安以下交流接 触器，最好经交流220伏或380伏中间继电器转换。
