由于浇筑不密实等原因，会造成混凝土内部产生蜂窝、空洞等浇筑不密实的状况。为此，我们开发了基于冲击弹性波的：

1） 弹性波雷达扫描技术（EWR）

2） 弹性波计算机层析扫描技术（CT）

3） 3维图形切片（3DS）以及相应的快速可视化技术（QPG）。

该设备基于冲击弹性波检测原理，主要对混凝土试样、桥梁、大坝等进行混凝土内部缺陷检测仪、混凝土表面缺陷检测、混凝土内部空洞缺陷检测、以及混凝土表面剥离检测等。

其中：弹性波雷达扫描技术（EWR） 分为单一反射法和重复反射法。

弹性波计算机层析扫描技术（CT）采用的是CT扫描技术.

3维图形切片技术（3GS）采用3D切片技术，可获取某一区域内各深度的缺陷信息.

快速成像技术（QPG）测试方法与3DS相同，测试的结果可以快速形成平面图像。

相关仪器：混凝土多功能无损测试仪

平台：小型一体化平台，或笔记本平台

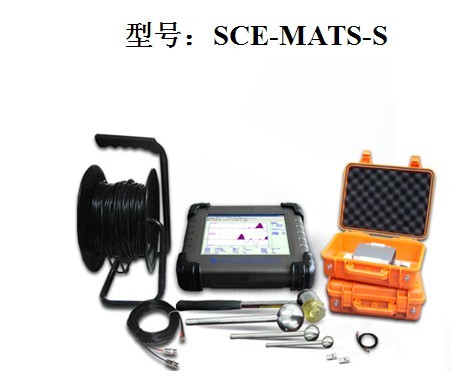

产品型号：有四种型号可选，SCE-MTAT-R\S\B\P

部分技术参数：

1. 噪声处理：平滑/LPF/BPF/HPF/合成增幅，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

2. 图形处理：等值线、浓淡图、弹性波雷达扫描（EWR）、层析解析（CT）、快速平面成像（QPG）、3维切片技术(3DS)

3. 混凝土材质测试范围：试件（最小0.1m）、构件（最大150m）

4. 混凝土材质测试方法：单面反射法（P波/瑞利波法）、单面传播法/瑞利波法、双面透过法、打球法

5. 混凝土缺陷测试范围：表层-10m

6. 混凝土缺陷测试方法：弹性波雷达扫描（EWR）、层析解析（CT）、打球法、打声法、诱发振动法

7. 厚度及尺寸测试范围：0.1-10m（通常条件）

8. 厚度及尺寸测试方法：单面反射法（重复反射、单一反射）

9. 混凝土裂缝深度有效测试范围：最大2m左右

10. 混凝土裂缝深度测试方法：传播时间差法（Delta法、修正BS法）、相位反转法、表面波法
