产品简介

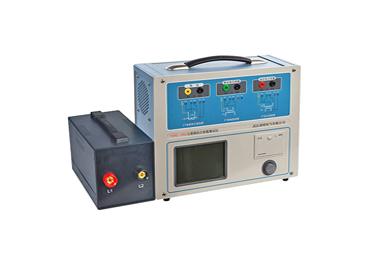

       NDHZ-100A互感器综合参数测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、

经过大量的市场调研、深入进行理论研究之后研发的 新一代革新型 CT、PT 测试仪器。装置采用高性能 DSP 和 FPGA、先进的制造工艺，保证了产品

性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用 于互感器的专业测试仪器。

产品特征

☆、功能全面，既满足各类 CT(如：保护类、计量类、TP 类)的励磁特性(即伏安特性)、变 比、极性、二次绕组电阻、二次负荷、比差以及角差等测试

      要求，又可用于各类 PT 电磁单元 的励磁特性、变比、极性、二次绕组电阻、比差等测试

☆、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流 导线，使用极为简单的测试接线和操作实现电流互感器的检

      定，极大的降低了工作强度和提高 了工作效率，方便现场开展互感器现场检定工作

☆、可精确测量变比差与角差，比差允许误差≤±0.1%，角差允许误差≤±5min，能 够进行 0.2S 级电流互感器的现场测试，变比测量范围为 1～35000

☆、基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出可达仅 180V 的交流 电压和 12Arms(36A 峰值)的交流电流，却能应对拐点高达

      60KV 的 CT 测试

☆、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、 二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等

      CT、PT 参数

☆、测试满足 GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207 等各类互感器标准， 并依照互感器类型和级别自动选择何种标准进行测试

☆、测试简单方便，一键完成 CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式

☆、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置， 根据当前所选的试验项目自动显示其相关参数；动态显示

      帮助接线图，根据当前所选试验项目， 显示对应的接线图

☆、5.7 寸图形透反式 LCD，阳光下清晰可视

☆、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握

☆、面板自带打印机，可自动打印生成的试验报告

☆、装置可存储 1000 组测试数据，掉电不丢失

☆、易于携带，装置重量＜9Kg。

技术参数

☆、测试用途：

     CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等

     PT：励磁特性、变比、极性、二次绕组电阻等测试要求

☆、电源：185V ～250V， 45Hz ～ 65Hz

     功率： 800VA

☆、CT变比准确度：1 ～2000（0.5%）、2000～5000（0.1%）、5000～35000 （0.2% ）

      PT变比准确度：1～2000（0.5%）、2000～5000（0.1%）、5000～35000 （0.2%）

     相位测量： 3min、分辨率 0.01min

☆、二次绕组范围： 0Ω～300Ω

     分辨率： 1mΩ

     准确度：0.1%+1mΩ

☆、负载范围： 0VA～1000VA

     分辨率：0.01VA

     准确度：0.1%+0.01VA

☆、环境条件：

     运行温度：-10℃～+50℃

     存储温度： -25℃～+70℃

     相对湿度：10%～95%，不结露

☆、尺寸： 360mm × 285mm × 145mm

☆、重量：8kg(不包括附件)
