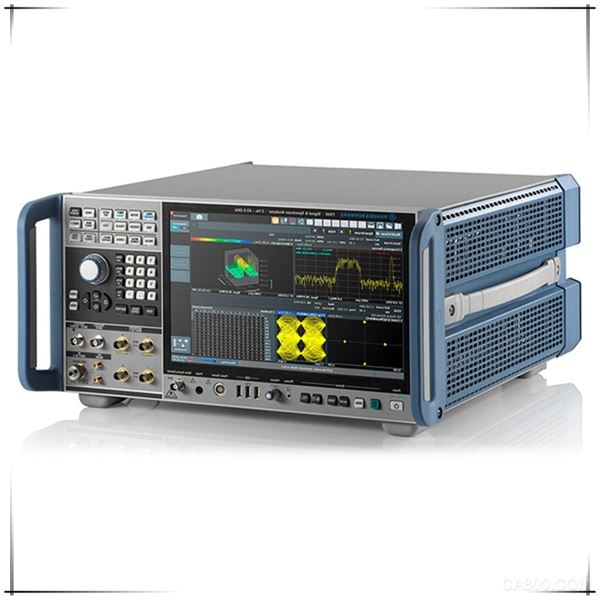

罗德与施瓦茨FSW26信号分析仪26.5G
FSW26 是罗德与施瓦茨的 26.5 GHz 信号分析仪。工程师使用信号分析仪来结合频谱和矢量信号分析仪的功能。信号分析仪是一种电子测试设备，用于测量输入信号的功率、幅度、失真、相位噪声、调制和解调质量。
附加的功能：
·
在 10 kHz 偏移（1 GHz 载波）下的低相位噪声为
–137 dBc (1 Hz)
·
用于 WCDMA ACLR 测量的 –88
dBc 动态范围（带噪声消除）
·
高达 2 GHz 的分析带宽
·
< 0.4 dB 总测量不确定度高达 8 GHz
·
高达 512 MHz 带宽的实时分析
·
高分辨率 12.1″ (31 cm) 触摸屏，操作方便
·
多个测量应用程序可以并行运行和显示
支持的技术：
·
WCDMA/HSPA/HSPA+
·
3GPP LTE
·
GSM/EGPRS/EDGE Evolution/VAMOS
·
CDMA2000® 1xEV-DO
·
CDMA2000® 1xRTT
·
TD-SCDMA
·
GSM-R
·
利乐
·
cdmaOne
·
DECT
·
WLAN IEEE 802.11 a/b/g/j/p/n/ac
·
ZigBee™ IEEE 802.15.4
·
射频识别
·
WRAN IEEE 802.22
·
WWAN IEEE 802.20
·
DVB-H
·
ISDB-T 1 段
·
CMMB
·
DVB-T
·
数字电视-T2
·
ISDB-T
·
是
·
调频
·
DVB-S
·
DVB-S2
·
文档 3.1
具有典型的低显示平均噪声水平 (DANL)。在不使用前置放大器的情况下，R&S FSW 在 2 GHz 时为 –159 dBm (1 Hz)，在 25 GHz 时为 –150 dBm (1 Hz)，可在较宽的频率范围内快速可靠地测量杂散发射。借助分析仪的开关选择噪声消除功能，DANL 可进一步提高 13 dB。因此，用户甚至可以识别先前隐藏在本底噪声中的最小杂散发射，并有效地优化传输系统。
