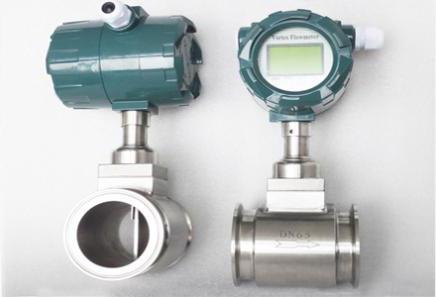

卫生型涡街流量计

卫生型涡街流量计

分类:流量计
品牌:苏科
厂商:江苏苏科仪表有限公司
型号:SKLUW型
相关行业:

发布时间:2025-08-08 15:15
浏览人数:

产品详情

卫生型涡街流量计http://www.china-suke.com/product-ll43.html

  SKLUW型卫生型涡街流量计主要用于工业管道介质流体的流量测量,其特点是压力损失小,量程范围大,精度高,广泛适用于食品、化工等行业对压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体的计量和控制.
一、卫生型涡街流量计工作原理
  在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图1所示。


  旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d          (1)
式中:
f-发生体一侧产生的卡门旋涡频率
   St-斯特罗哈尔数(无量纲数)
   V-流体的平均流速
   d-旋涡发生体的宽度
  由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图2表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

  在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)            (2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
