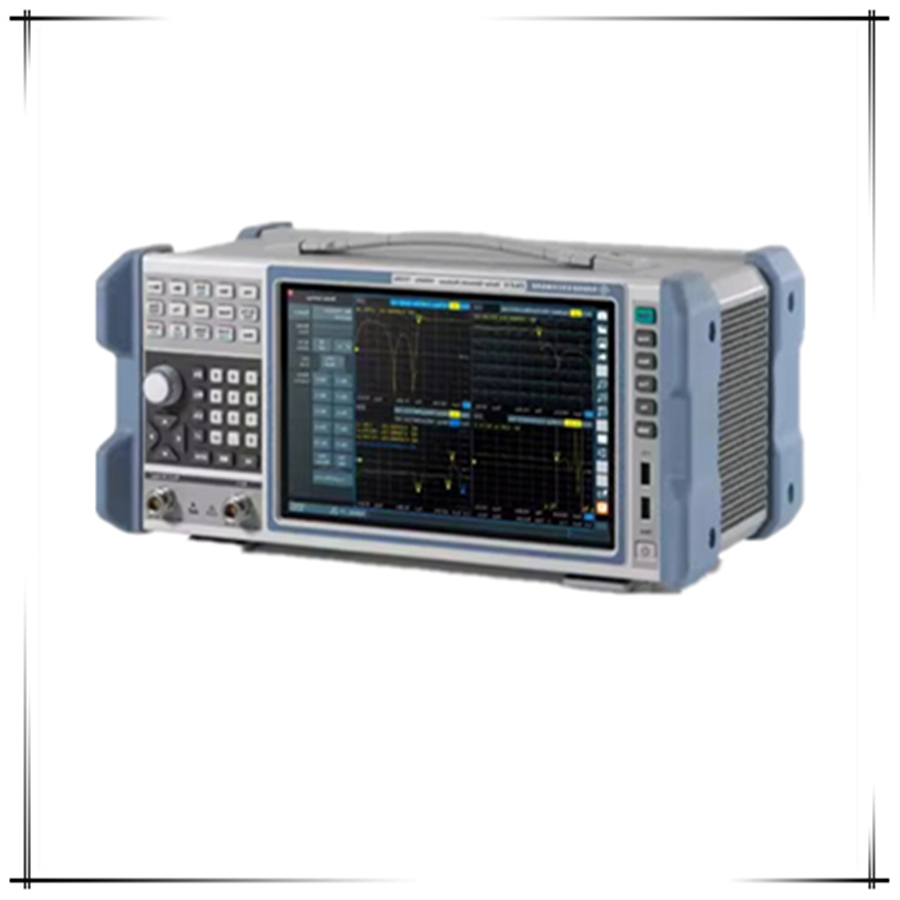

罗德与施瓦茨ZNLE6网络分析仪

商品品牌：罗德与施瓦茨/R&S

商品型号：ZNLE6

商品名称；矢量网络分析仪

产品特点：

频率范围5KHz到3GHz/6GHz

两端口矢网，双向测试

三合一设备：矢网，频谱仪，功率计

多通道测试功能

130dB动态范围

输出功率-40dBm到0dBm（3dBm典型值）

可选电池组件

四个S (S21/S11/S22/S12) 参数同时测试；

Smith圆图、驻波比、反射系数、阻抗、衰减、增益、群时延、相位、幅度、电长度等；时域TDR测量

技术参数：

双端口矢量网络分析仪，同时测试四个S参数（S21/S11/S22/S12）；

频率范围：1MHz至3GHz 或 6GHz；

每条轨迹测量点数：2至5001个；

 测量带宽：1Hz至500kHz，以1/1.5/2/3/5/7为步进；

测量动态范围（测量带宽为10Hz时）：10Hz至50MHz，>100dB，典型值110 dB；50MHz至6GHz，>110dB，典型值120 dB；

 有效系统数据（频率1GHz时）：方向性，≥40dB；源匹配，≥36dB；负载匹配，≥40dB；反射跟踪，≤0.05dB；传输跟踪，≤0.05dB；

信号源输出电平范围：-10dBm至0dBm，典型值+2dBm；

 LAN/USB/DVI-D接口，GPIB接口（可选），10.1英寸高清显示，多点触控电容触屏，Win10操作系统；

校准标准件：1套，（具体指标根据用户需求选择）；

稳相校准线缆：2根，（具体指标根据用户需求选择）。
