紫金桥软件在智能楼宇监控系统的典型应用

发布时间:2013-11-29 20:16   类型:技术前沿   人浏览
    现在的楼宇系统往往是一个庞大的建筑群,其中的水、电、空调、照明、门禁、监控等各个系统都是很复杂的一个系统。显然,如此规模庞大的系统通过人工监控成本将是非常高昂的,通过紫金桥软件轻松实现楼宇的智能监控。紫金桥软件可以帮助你实现楼宇信息综合管理和资源共享,提高管理效率和综合服务能力,更充分发挥在突发事件时对全局事件的控制和处理能力,为业主创造一个安全、高效、舒适、便利的工作环境.

整个系统可以由以下几个部分组成:智能大厦集成管理系统(IBMS)、智能大厦内各弱电子系统、空调监控子系统、照明控制系统、给排水系统、门禁和消防安全子系统.
智能大厦集成管理系统:负责对大厦内各个子系统的进行集中监控管理,接收各个子系统传来的各种实时数据,显示监控画面和视频内容,实现对监控数据的实时整理、分析、存储、显示和输出等功能。处理所有的报警信息,记录报警事件,打印系统信息,可以以声音、图像、短信等多种方式提示操作人员对相关异常情况进行处理。发送管理人员的控制命令给各子系统,使得管理者能够对各类事件进行全局管理,实现一体化服务,提高系统管理的效率,方便大厦的决策部门进行合理的组织,并进行调度、协同、指挥,减少事故带来的损失.

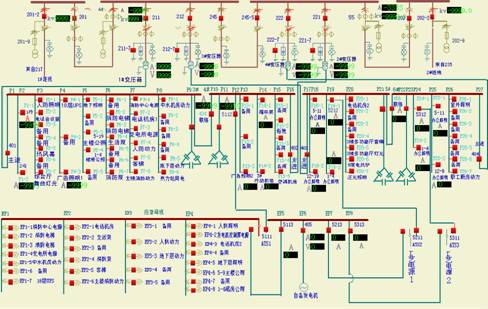

配电子系统:实时采集本系统下挂的各类设备的参数、报警信息等现场信号,将采集的信号经过分析、处理以后上传。包括低压配电系统、计算机不间断UPS电源系统、冷冻站配电、变压器、高压系统和高压二次线中的各个点进行监测控制。监测量电流量、电压量、有功电度、无功电度、功率因数、温度等的测量和开关量的控制,提供实时监测和计量供电系统的运行参数,显示主接线图、交直流系统和UPS系统运行图及运行参数。对系统各开关变位和故障变位进行正确区分,对参数超限报警。对事故、故障进行顺序记录,通过事故追忆功能分析事故原因。绘制负荷曲线,显示、打印运行报表。根据不同的系统配置选用不同的监控方案.


空调监控子系统:中央空调是智能楼宇的重要组成部分,通过紫金桥监控组态软件不仅可以为用户提供舒适的工作环境,而且可以通过一些调度算法满足节能需求。空调的主要包括两个部分:中央空调的水循环系统,中央空调的空气调节系统。水循环系统包括冷水机组、冷却水循环泵、冷冻水循环泵、冷却塔、自动补水泵、电动蝶阀等,主要是温度、流量和状态监控。空气调节系统空调柜机、风机盘管、新风机组、排风机(含正压风机)、过滤网以及加湿器等设备的监控。根据工作时间和天气设置调度方案,建设节约型社会.

照明子系统:对整个大楼的照明实施控制,包括公共区域照明和泛光照明。根据上班时间和季节的差异实施不同的照明控制方案,以达到节能目的.
给排水子系统:对水泵、水池和管网等进行监控.
门禁和消防子系统:这些系统一般独立自成系统,紫金桥软件可以和这些系统有机集成。这一部分往往还包括停车场的监控和计费。可以通过关系数据库进行数据交换和联动.

系统完成的功能包括:
    完善的用户界面及多种方式的数据显示:系统可以生动形象的显示各类实时和历史数据。利用紫金桥软件提供的各种形式的文本、矩形等基本图元以及棒图、仪表、趋势、设备等子图,根据用户要求设计个性化界面,可以直观、方便地对大厦内各子系统实施监视、控制和管理。场景逼真、鼠标控制、操作简单。

快速导航功能:由于在一个智能楼宇中集成了多个子系统,因此需要一个方便的工具快速进行导航。通过导航树可以分级、分层管理诸多子系统和画面。可以方便灵活的进行系统管理。

自动控制和监控功能:紫金桥软件提供了数据库级的脚本系统,可以对各个系统进行控制。紫金桥软件提供类似VB脚本,根据现场采集的数据进行运算和控制。并且提供了批次处理、时间调度、配方等多种程序控制组件,可以实施多种控制方案.


    完善的报警功能:紫金桥软件提供包括数据异常报警、设备异常报警、操作异常报警等多种报警机制,同时支持声音、图像、短信、邮件、电话、打印等多种通知方式。同时可以把是否确认等进行记录并自动存入历史数据库。紫金桥软件提供了方便的报警查询控件,可以根据过滤条件进行筛选,用户可以查看特定报警信息.

    报表和数据查询:紫金桥软件对实时数据有效压缩存贮,并且提供了方便的历史数据管理和查询手段.

紫金桥软件提供了最为丰富的报表方式满足不同层次的用户需要:包括集成的万能报表、动态表格、EXCEL插件等。可以根据智能楼宇管理需求生成如用电日报、月报等统计报表,也可以生成设备管理、楼宇基本情况等管理型报表.除了报表之外,紫金桥软件也提供了历史趋势、数据查询控件等历史数据查看方式.如要查询某一段时间的用电量大于设定值的时间段,在紫金桥软件中通过集成控件可以非常容易地实现.

    远程IE浏览站:远程IE浏览站的主要功能是进行远程的IE浏览功能。在本系统中智能大厦集成管理系统IBMS可选择支持IE浏览功能。从而便于管理人员随时随地了解整个大厦的实际运行状况,实现管控一体化,在远程的管理人员可以通过浏览器,直接观看监控画面,并且该监控画面与智能大厦集成管理IBMS 系统保持一致.
    紫金桥软件作为一个开放的软件平台可以把智能楼宇所有监控子系统有机统一起来,把所有子系统都集成到一个系统中进行管理和操作,提高了管理效率,可以为业主提供更高的服务质量.
