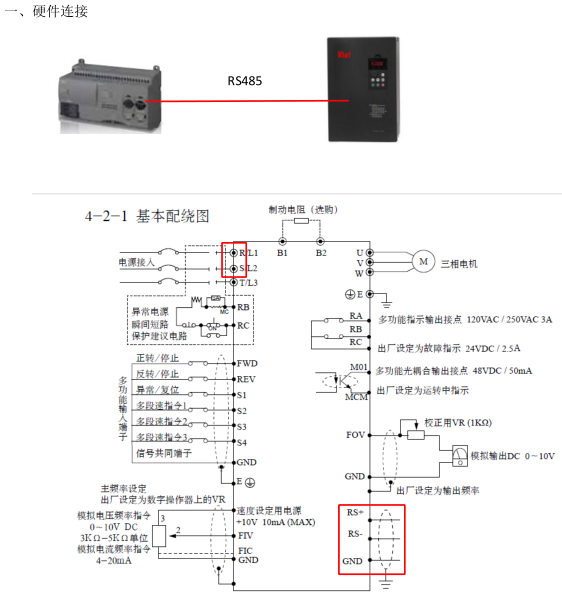

如上图所示，将 220v AC电源接入 R 端和 S端，并将 PLC 的 RS485 扩展通信口的 A、
B、SG 分别接至变频器的 RS+、RS-、GND（A 接+，B 接-，SG 互接）。
注意：本例仅为最简单的通信实例，更多的控制功能可参阅 PLC 及变频机的使用手册。
二、变频器设置
1.设置频率来源
设定 P101 参数，设置为 5：RS485 通讯频率设定。

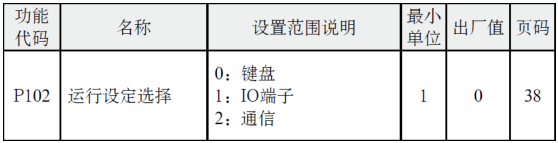

2.设置控制方式
设定 P102 参数，设置为 2：通信

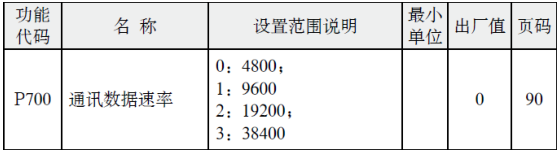

3.设置波特率
设定 P700 参数，本例设置为 1：9600

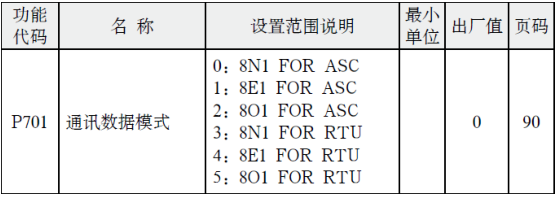

4.设置通信长度及校验方式
设定 P700 参数，本例设置为 3：8O1 FOR RTU
注意：FT1A 仅支持 RTU 模式的 Modbus 通信。
5.设置本机通讯地址
设定 P702 参数，本例设置为 1
至此，变频器参数设置完毕。
三、PLC 设置

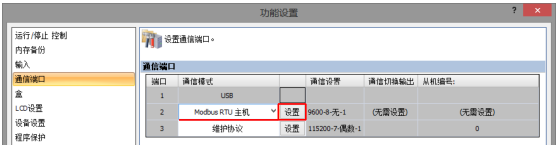

1.设置通信端口
设置端口 2 为 Modbus RTU 主机

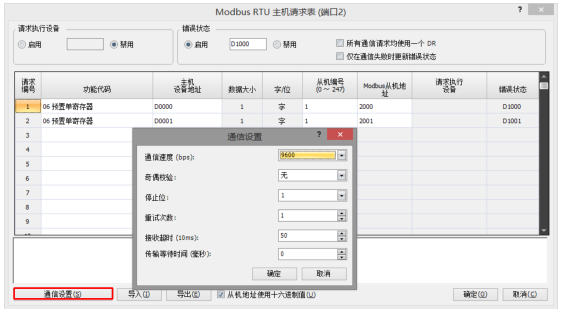

2.设置通信参数
设置以下参数：
通行速度(bps):9600
奇偶校验:无
停止位:1

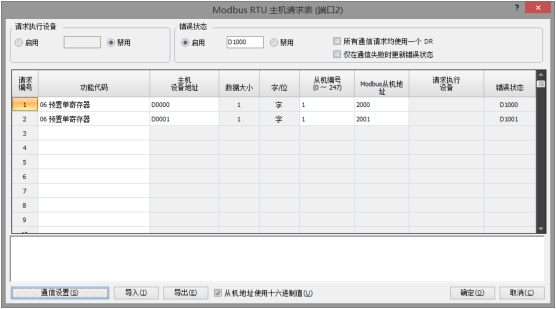

3.设置主机请求表
如上图所示建立 2 个请求，第一个用于控制启停第二个则用于设置频率。
另，可启用错误状态并设置一个起始寄存器地址，可帮助编程调试。
注意：详细的编程解释和教程可在帮助及用户手册中找到。

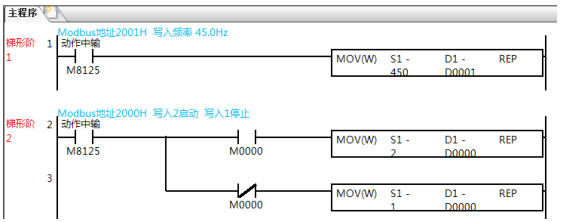

4.编写逻辑控制程序
梯形阶 1 用于给定变频器频率，本例为写入固定值 45.0Hz。
梯形阶 2 用于电动机的起停控制，M0000 闭合则启动电动机，反之 M0000 断开则停止电动机。
