刘细凤
安科瑞电气股份有限公司，上海 嘉定 201801
【摘要】：电力供应是整个社会生产、人民生活的基本保证之一，也是全世界普遍的能源形式，而且多数资源都被人类运用各种方式转换为电能而加以利用，经济的高速运行也使各领域的用电负荷急速上升，各种疏漏和故障层出不穷,电力监控系统可以发现涉及千万用户的各项用电疏漏。我司提供的电力监控系统方案具有成熟化、模块化、监控软件和核心联网采集产品自主研发的特点，易于实施和扩展，易于根据客户的需求定制化调整，并具有很强的性价比特点。在推出市场十年多的时间，收到了用户的亲睐，多个行业和环节进行了应用，创造了良好的社会和经济效益。
1 项目简介：
化药（湖州）安全器材有限公司坐落于长兴县和平镇回车岭村，是一家专业从事汽车安全零部件的生产企业，主要生产安全气囊用气体发生器及安全带预收紧装置用微型气体发生器等产品,公司由日本化药株式会社独立出资。
2 电力监控系统的设计
2.1 数据采集与处理
通过间隔层单元采集来自生产过程的模似量、数字量、脉冲量及温度量等，生产过程设备包括CT、PT、配电装置保护、直流系统、所用电系统等。对所采集的输入量进行数字滤波，有效性检查，工程值转换、故障判断、信号接点抖动消除、刻度计算等加工。从而产生出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据，供数据库更新。在可能时，形成分布式的数据库结构，在就地控制单元中保留本地处理的各种实时数据。间隔层单元对保护模拟量和遥测模拟量的采集应相对独立，遥测量的精度应满足有关标准的要求。
2.2 电力监控系统网络构成
监控层包括工程师站和远动通信站，包含监控计算机、网络交换机、打印机、UPS以及Acrel-2000电能管理软件，其中软件部分具有良好的人机交互界面，通过数据传输协议读取通讯管理机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况；电能计量管理功能设计各种符合用户的报表格式，报表内数据严格按照各种标准进行计量，搭建完整的计量体系，用户只需查找打印即可，方便了操作，提高了工作效率。
通讯网络层包括通讯管理机、网络交换机等设备，网络结构如下图所示：
2.3 电力监控系统软件功能设计
系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；电能报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。
3 系统功能
上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。
3.1 功能特点
ACREL-2000电力监控系统采用全中文界面，操作简单方便；运行稳定可靠的特点。点击相应快捷按钮即可进入相应的系统功能模块；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统具有人机界面友好，显示数据直观，方便用户查阅。
3.2 软件功能：
3.2.1画面显示
软件的界面可以根据项目的特点和客户的要求来设计。初始界面为“登录界面”，客户需通过用户名，输入相应密码，方能进入本系统。界面如图2所示。
3.2.2通讯示意图

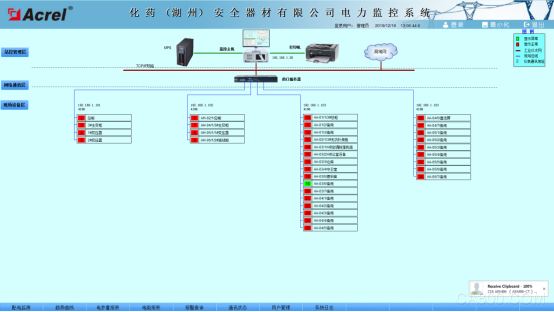

通讯示意图为拓扑图，显示系统与仪表的通讯是否正常。通过界面模块颜色的变化来反映整个系统各个监控点位的运行状态。界面如图3所示。
图3 通讯示意
3.2.3 监测详图
监测详图反应了整个系统配电回路名称，相应的配电体系以及回路的主要电参量。通过实时数据的显示，直观反映本项目各个监测回路的运行数据，便于管理者实时了解系统运行状态。界面如图4所示。
