晨控CK-GW08S与欧姆龙PLC配置EtherCat通讯连接手册

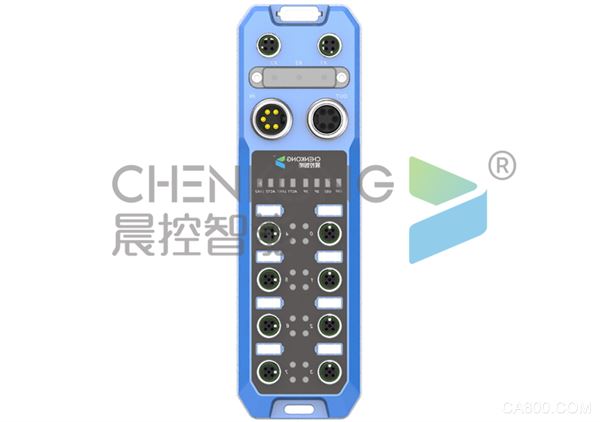

CK-GW08S-EC是一款支持标准工业通讯协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。
本期主题：围绕CK-GW08S系列产品的EtherCat通讯协议与欧姆龙PLC进行通讯配置说明。
0、准备阶段
l 编程软件：Sysmac Studio
l 多通道网关控制器：CK-GW08S-EC
l 工业RFID读写器：CK-FR03-A01
l PLC：欧姆龙PLC
l 通讯协议：EtherCat
l 连接方式：以太网
1、添加配置文件

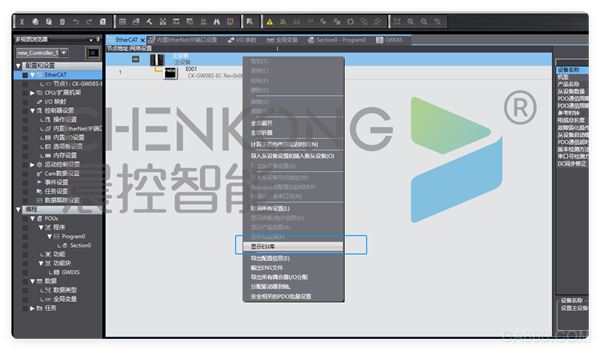

在EtherCAT配置页面，右键设备显示ESL库
添加设备xml文件
2、获取设备

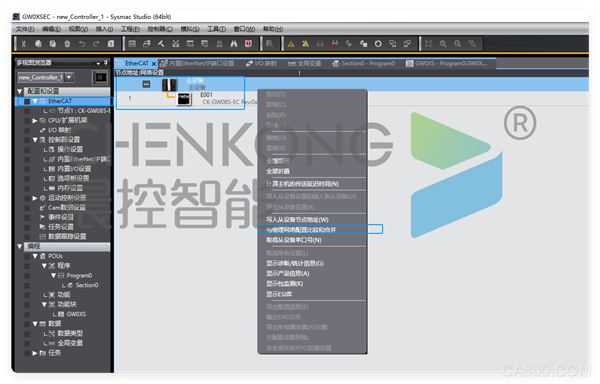

在线PLC，右键主设备”与物理网络配置比较和合并”，获取连接设备并添加配置
3、配置设备映射

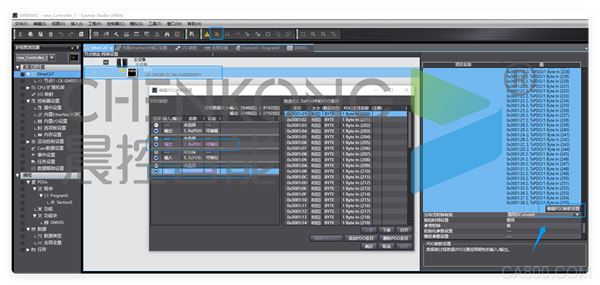

点击添加设备的编辑PDO映射设置
将输入输出全部勾选

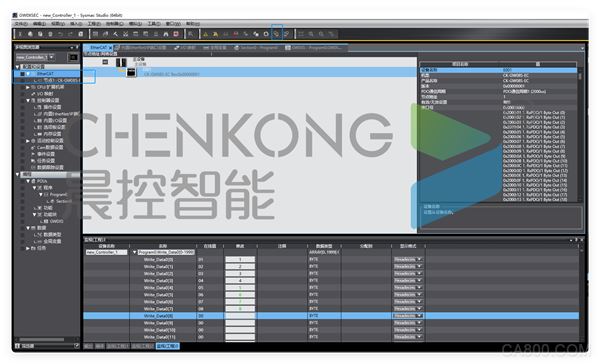

4、下载配置
在线plc，将配置下载到plc完成配置
