晨控CK-FR08-CC与三菱5U系列PLC配置CCLINKIE通讯连接手册

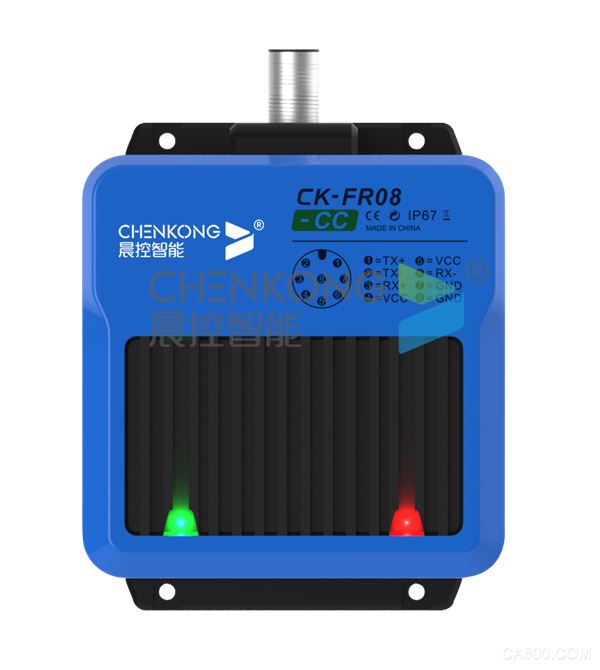

CK-FR08-CC是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议CC-LINK IE Base，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期主题：围绕CK-FR08系列产品的CC-LinkIE通讯协议与三菱PLC进行通讯配置说明
零、准备阶段
l 编程软件：GX Works3
l 工业RFID读写器：CK-FR08-CC
l PLC：三菱FX5U
l 通讯协议：CC-LinkIE
l 连接方式：以太网
一、设备配置
1、配置IP

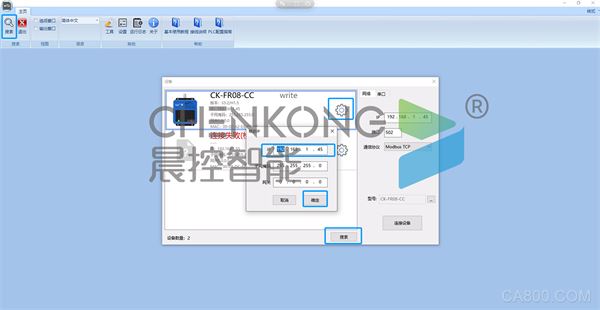

使用RFID_TOOL软件搜索出设备
点击设备齿轮修改ip点击保存
2、配置设备映射内存
搜索设备连接

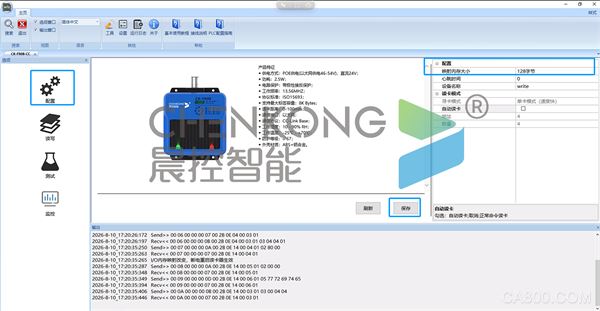

在配置页面配置映射内存：分64/128字节
点击保存，断电重启激活配置
二、PLC配置通讯
1、添加配置文件

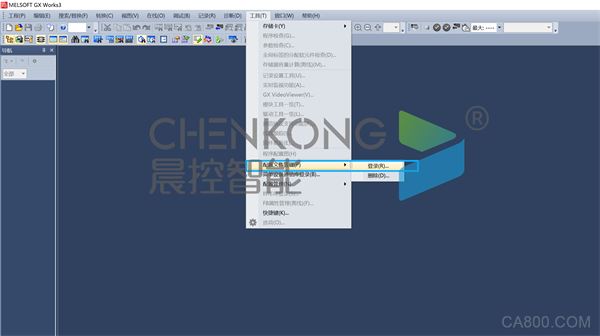

打开GX Works3软件，在工具的配置文件管理中登录设备的配置文件
2、打开CC-Linkie配置

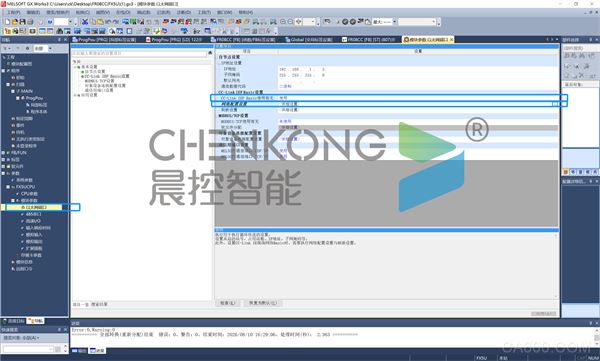

打开参数中的以太网端口中
开启CC-Linkie使用
打开网络配置设置

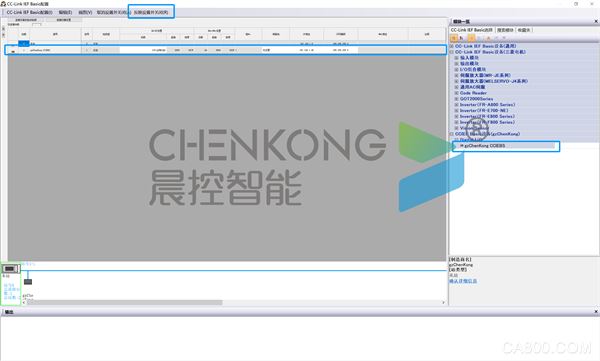

3、添加设备，填写IP地址；
根据设备映射内存设置分配点数（以128映射内存为例，配置点数128）
点击反映设置并关闭保存设置
3、配置cclinkie映射地址

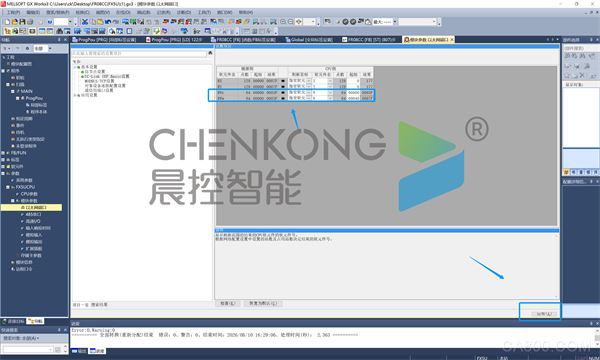

打开cclinkie刷新设置
分配配置地址
点击应用保存设置
将配置下载到PLC，断电重启PLC完成配置
三、功能块说明

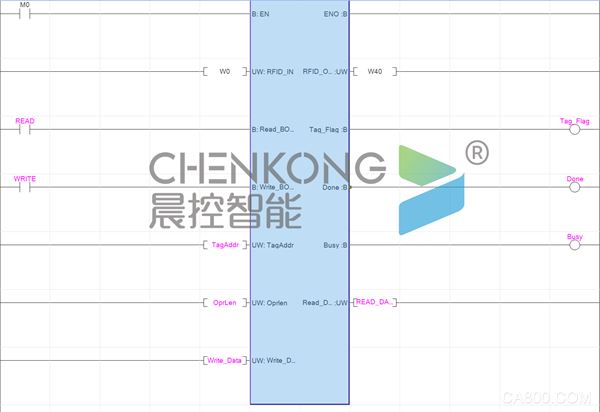

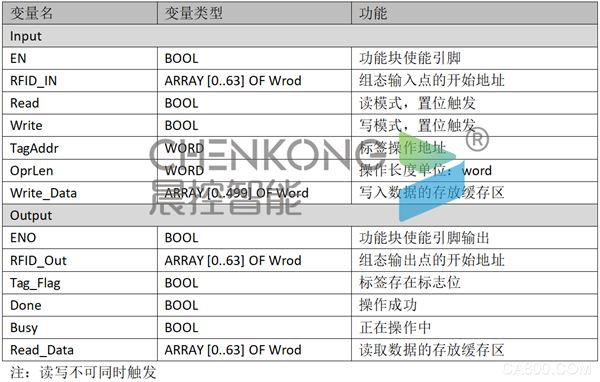

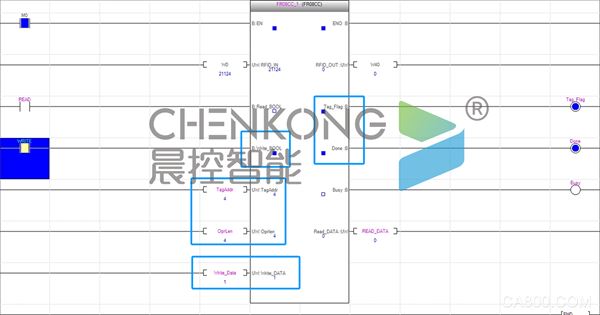

功能块引脚说明
写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成。

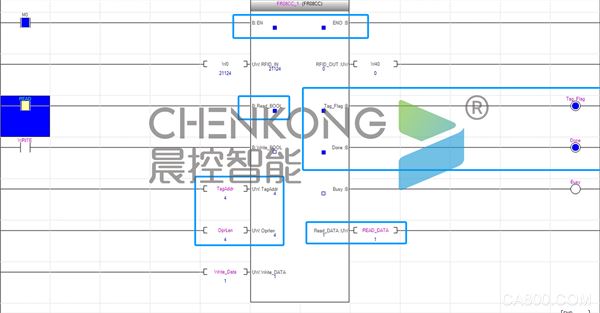

读取用户数据操作
置位Read
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
