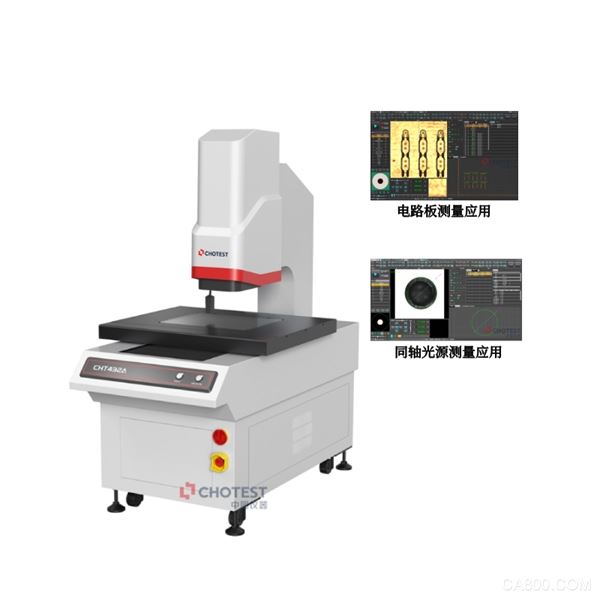

中图仪器自动影像检测仪高稳定性、高精度，测量效率高，全行程采用立柱式、龙门桥式的稳定结构，单轴的超高测量精度可达（1.8+L/200）um。

测量方式

1、接触式测量

可选择探针传感器配置。这相当于一台小的三座标测量仪，即为复合式影像测量仪，在需要测量高度的地方，用探针取元素（点或面），然后在软件内计算高度。

2、非接触式测量

Z轴自动影像仪测量软件中的Z轴自动对焦功能，测量得出高度，这样的测量方法可以减少人为误差，不管是谁来测量，都可以测得同样的数值，非常简单方便。

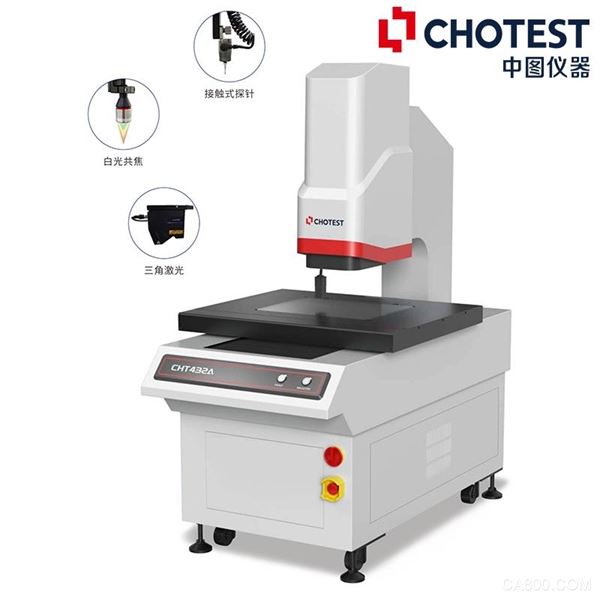

中图自动影像检测仪传感器配置：(1)接触式探针；(2)白光共焦；(3)三角激光

技术参数（部分）

型号：CHT/CHS/CHX

产品名称：全自动影像仪

主体结构：立柱式/龙门式

X轴行程范围：（300-1200）mm

Y轴行程范围：（200-1500）mm

Z轴行程范围：200mm

光栅显示分辨率：0.1μm,0.5μm

图像传感器：高清彩色工业摄像机

运动导轨：精密直线导轨

主要特点：精准测量，操作简单，功能丰富

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取

中图仪器自动影像检测仪量程（XYZ）从（300×200×200）mm到（1200×1500×200）mm，覆盖面广，满足客户多样的需求，针对特殊需求，还可定制开发。具有测量手段多、灵活性强、非接触等特点，被广泛的应用在各种精密电子、晶圆科技、塑胶、精密零件、接插件、模具、军工、PCB板、粉末冶金、钟表零件、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域。
