产品简介

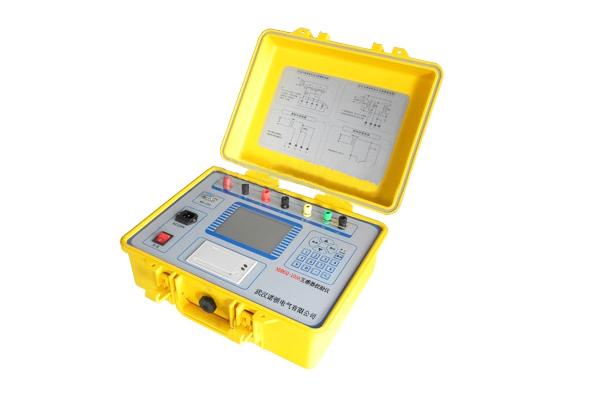

       NDHGQ-103A 互感器校验仪可以测量CT、PT的比差点、角差、导纳和阻抗，仪器带微型打印机，同时软件功能强大并带表格，可以连接计算

机，传送测试数据。

产品特征

☆、显示方式：中文大液晶屏；
☆、存贮功能：PT、CT数据共可存10万，能对CT的1%点的误差数据进存贮；
☆、自动测量：能按规程全自动测量，对S级互感器全自动测量；
☆、联机功能：能与计算机联机；
☆、打印功能：实时或查询打印；
☆、测量范围：CT、PT、阻抗、导纳；
☆、此互感器校验仪能自动判断极性,接线、变比错误等指示，有效保障人身及仪器安全。

技术参数

☆、环境条件

      温度：5℃－－40℃

      相对湿度：<0.8（25℃）

      海拔高度：<2500m

      电源频率：50Hz±0.5 Hz

      电源电压：220V±5V

☆、测量范围

     同相分量(%):：0.0001～200.0   分辨率:0.0001

     正交分量(分)：0.001～700.0    分辨率:0.001

     阻抗(Ω)：0.0001～20.0           分辨率:0.0001

     导纳(ms)：0.0001～20.0         分辨率:0.0001

☆、基本误差:

     同相分量:ΔX=±（X×0.02＋Y×0.02）±Dx(有1级可选)

     正交分量:ΔY=±（Y×0.02＋X×0.02×34.38）±Dy (有1级可选)

     “X、Y”——仪器的显示值

     “Dx、Dy”——仪器的量化误差

      外形尺寸（mm）：260mm（长）×350mm (宽)×150mm（高）

      重量：6kg
