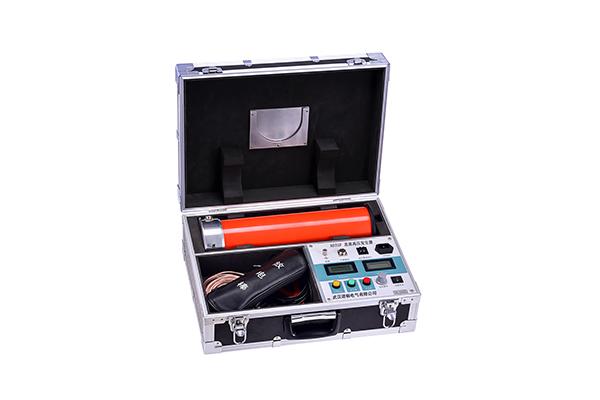

产品简介
直流高压发生器是根据中国新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式
高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波
小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加
小巧轻便，提升整机效率。
根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，
具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨
码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合新科技、选用新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、
电源输出质量高等优点，是高压测试行业的理想测试仪器。
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和
泄漏试验，亦可作静电吸尘、喷涂等电源。
产品特征
☆、输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度
高，纹波小。
☆、全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨
率1uA。
☆、保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设
备安全。
☆、0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
☆、零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
☆、过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
☆、一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携
带。
☆、性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
☆、操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
技术参数
|
项目
型号
|
输出直流电压（KV）
|
输出直流电流（mA）
|
输出功率（W）
|
备压箱高度（M）
|
重量（KG）
|
|
ZGF-60
|
60
|
2
|
120
|
0.5
|
16
|
|
60
|
5
|
300
|
0.5
|
|
60
|
10
|
600
|
0.5
|
|
ZGF-120
|
120
|
2
|
240
|
0.8
|
20
|
|
120
|
5
|
600
|
0.8
|
|
120
|
10
|
1200
|
0.8
|
|
ZGF-200
|
200
|
2
|
400
|
1.2
|
26
|
|
200
|
5
|
1000
|
1.2
|
|
200
|
10
|
2000
|
1.2
|
|
ZGF-300
|
300
|
2
|
600
|
1.7
|
31
|
|
300
|
5
|
1500
|
1.7
|
|
300
|
10
|
3000
|
1.7
|
工作电源 50Hz 220V ±10％
电压测量 数显±1％ 1个字
电流测量 数显±1％ 1个字
电压稳定度 随机波动，电源电压±10％时 ≤1‰
如需要更高稳定度，可订制≤0.1‰
直流高压 脉动因数 ≤ 1％
工作方式 间断使用30分钟
环境温度 -10℃≈50℃
相对湿度 ＜90％ 无凝露25℃时
海拔高度 1500m以下
