半导体制造工艺的复杂程度高居各行业之首。该行业如何通过创新解决方案满足日益增长的需求?倍福凭借其自动化产品组合证明:先进的控制理念、灵活的通信标准以及精密协调的系统,不仅能够提升半导体生产效率,还能确保其面向未来的适应能力。
在当前的主流电动汽车电子系统中,安装的半导体组件数量已达到 3,000 至 8,000 个,用于实现电机控制、电池管理与辅助系统,且这一数字未来仍有望继续增长。无论是在移动出行、通信互联、健康监测、公共安全、娱乐系统、能源供应,还是环保领域,半导体几乎构成了生活各个领域创新与进步的基础。因此,半导体行业在我们的社会中占据着举足轻重的地位。然而,该行业也正面临着与其他行业相同的挑战:对质量、效率和产能方面的要求不断提升,同时伴随着成本压力的日益加剧。自动化技术是半导体制造领域成功应对这些挑战的关键驱动力 — 正如在其它领域一样。
然而,该领域的制造工艺在两个方面与其他行业截然不同:首先是生产所需的精密程度。最先进的处理器往往包含几十亿个晶体管, 为实现这一目标,需要在晶圆上实现几个纳米级结构间距。这直接引出了第二个特点:如此精密的作业需要前所未有的繁多生产步骤。数十道工序必须无缝衔接,其中多数还需在洁净室环境中完成。
从晶圆制造、光刻,到测试与封装,各个环节虽千差万别,但都要求高精度控制与无缝监测。”倍福半导体行业经理 Marcel Ellwart 表示, “此外,生产系统还必须能够灵活适应产品型号的不断变化,在保证极致品质的同时实现高吞吐率。这就使得先进自动化技术的应用不可或缺。
—— 倍福半导体行业经理
Marcel Ellwart
自动化专家倍福凭借广泛而全面的产品线,能够完美契合半导体行业纷繁复杂的工艺与应用需求。在此领域,通信技术扮演着举足轻重的角色:“EtherCAT 是倍福研发的现场总线标准,它早已确立在半导体制造领域通信协议的领导地位。”Marcel Ellwart 强调道。如今,绝大多数主流设备制造商都选择采用 EtherCAT 技术。其成功的关键在于稳定一致的实时性能、高度灵活性和出色的可扩展性。“EtherCAT 凭借其开放式架构与厂商的广泛认可,能够轻松集成从传感器、执行器到复杂控制系统在内的各类组件与系统。”这位行业经理进一步指出。

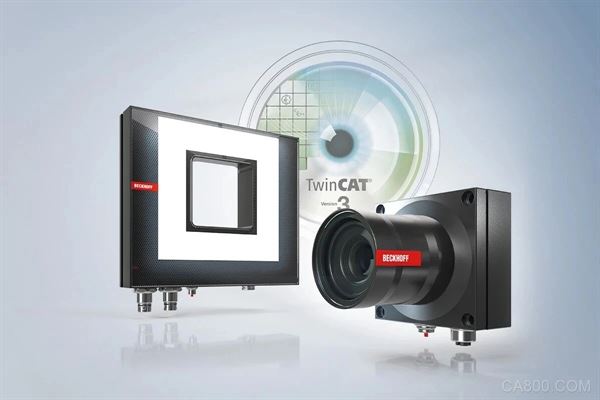

倍福通过基于 PC 的控制技术,为半导体行业提供了量身打造的控制解决方案。该方案覆盖从晶圆加工到芯片封装的全流程自动化任务, 不仅涵盖 PLC,还集成了 HMI、运动控制、测量技术与机器视觉功能。TwinCAT 3 软件平台将工业 PC 转化为适用于所有开发和 Runtime 的高效实时控制系统。为满足半导体行业的多样化需求,该自动化软件采用模块化设计,并可通过众多功能灵活扩展。
倍福通过其全面的产品组合,为半导体行业应对上述挑战提供高性能解决方案。其中包含多项由总部位于威尔的倍福公司推出的创新技术,这些技术尤为契合该行业的发展脉搏:






近年来,倍福依托其全面且完善的产品组合,以及在行业内沉淀积累的深厚专业知识,成功在半导体生产的全价值链环节中,完成了大量应用的自动化应用,取得了显著的成果。以下这些曾刊载于倍福《PC Contorl》客户杂志中的典型案例,生动展现了我们解决方案的广泛适用性。
单晶生长:晶盛机电在其单晶炉自动化应用中采用了倍福解决方案,它由嵌入式控制器、TwinCAT 3 自动化软件和 EtherCAT I/O 端子模块构成。该方案取代了原有的 PLC 和温度控制器,在灵活性、可扩展性及集成性方面实现显著提升。其工艺控制核心在于精准温控 — 通过长时间维持均匀温场确保单晶生长质量,这对单晶生长具有决定性意义。
高纯气体:Applied Energy Systems 公司最近成功研发出一款可满足半导体制造领域工业 4.0 要求的超高纯供气控制系统。该系统除采用倍福的 CP6606 紧凑型面板型 PC 外,还搭载了 EJ 系列插拔式 I/O 模块。这款超紧凑型系统在保留原有外壳尺寸的同时,实现了功能扩展,配备 OPC UA 和云接口,提供灵活的定制选项,并使安装时间缩减 50%。

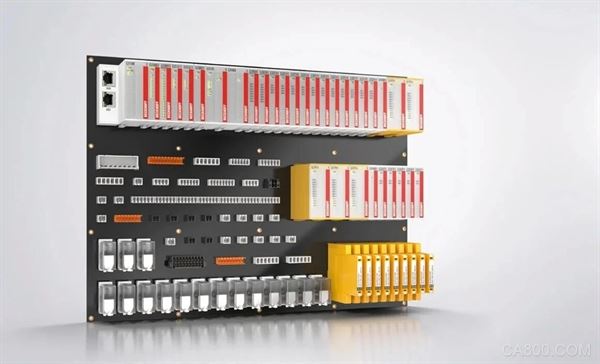

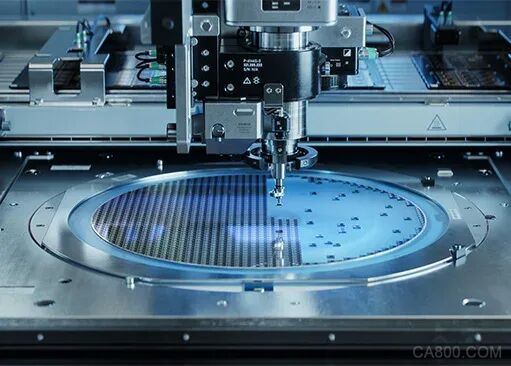

芯片搬运:Mühlbauer 公司在其应用于半导体制造后道工艺的高精度芯片分选机中同样采用了 EJ 插拔式模块。该方案实现了每小时 30,000 枚微芯片的处理能力,不仅提升了晶圆输送效率,还大幅减少了布线工作量。四块插接了 26 个 EtherCAT 插拔式模块的特制信号分配板将数字量和模拟量 I/O、增量编码器、步进电机模块,以及陶瓷电机和压电电机的供电逻辑与伺服驱动器整合于一体。
新材料:氧化镓在新型半导体材料生产领域展现出了巨大的应用潜力。然而,传统系统因灵活性有限、可靠性不足及成本高昂等因素制约了技术发展。Agnitron 公司基于 PC 控制技术打造出灵活的通用型解决方案,该方案可在数日内完成配置转换。通过 EtherCAT 实现大量热电偶与 I/O 模块的紧凑且节省空间的组网,进而无缝集成现有现场设备。
先进封装:在微型化浪潮的推动下,传统光刻工艺不断被推向物理极限的边缘。在此背景下,初创企业 Fonontech 正积极探索全新的技术路径,以寻求突破。其 Impulse Printing™ 技术采用蚀刻有微米级结构并集成加热结构的硅层转印基板, 旨在实现 5 微米分辨率与极低套刻误差。控制器通过基于 PC 的控制技术、EtherCAT 和 XFC 极速控制技术,实现了实时同步与精确定位。

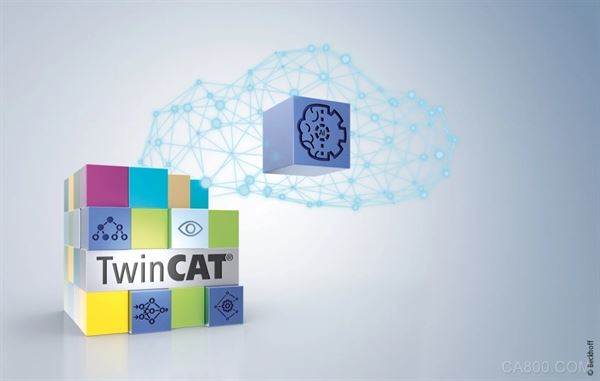

这些应用案例充分证明,半导体制造正步入一个全新时代。“倍福自动化解决方案为应对新挑战,推进智能制造奠定了坚实基础。”Marcel Ellwart 总结道。基于 PC 的控制技术、强大的数据处理能力与 EtherCAT 实时通信技术融合,使集成人工智能算法实现工艺优化成为可能。边缘计算解决方案助力在设备端直接进行分布式数据分析,缩短响应时间并提升系统可用性。这些创新实践为未来构建更高效、更灵活、更可持续的半导体生产模式铺平了道路。
