随着晶闸管换流及变频技术在生产、生活中广泛的应用,非线性电力负荷大量增加,如变频调速设备、整流器、不间断电源、交流电弧炉等，使得电流波形与正弦波不一致，产生电流波形畸变。对供电电网和用户中的电子敏感设备带来越来越多的危害影响。
工作原理：
　　有源电力滤波器与谐波源并联，应用数字信号处理技术（DSP），脉宽调制技术（PWM）及使用IGBT技术等前沿科技, 通过实时检测跟踪谐波源负载产生的谐波电流，快速生成与其大小相等方向相反的电流加以抵消，从而滤除谐波，减少系统电压﹑电流波形畸变。 装置具有自适应功能，可对频率、幅值大小都变化的谐波进行动态补偿，同时平衡三相负荷，对补偿对象有极快的响应，还可以提供超前或滞后的无功电流，改善电网中的功率因数。

主要技术特点及优势：

l         宽电压输入，电压380VAC(-40%～20%),频率50Hz(-20%～40%)；

l         实时检测谐波电流频率和大小，自动调整补偿的谐波次数（2～50）和容量；

l         模块化设计，具有极快的响应时间；

l         便利的并机扩容设计，各机可动态的平衡负载和补偿谐波，又可独立工作，互不影响；

l         在大屏幕LCD中显示，友好的中英文界面，可显示基本参数及补偿前后的波形及历史故障信息，可记录500条历史记录；

l         多种安装结构，适合不同的安装方式。有标准19英寸机柜用4U机箱结构及壁挂式结构；

l         易于操作和维护，勿需专业人员，开机即可正常工作；

l         设备具有数据掉电不丢失功能，故障自诊断功能，欠电压、过电压、过流报警及保护，IGBT模块过热报警及保护，风扇故障报警，保险熔断报警等保护功能；

l         设备具有负载短路保护功能，当外部负载出现短路时，机器自动保护，排除外部短路故障后，自动投入运行；

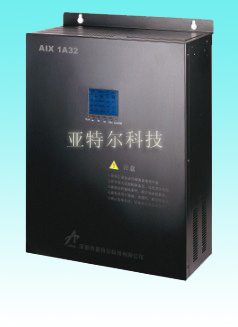

l         自适应能力强，AIX®-1A系列可适用于三相三线或三相四线电力系统，具有极高的的性价比。

模块功能：

输入

电网电压      380 (－40%～20%)

供电频率      50Hz(－20%～40%)

性能指标

滤除谐波能力      2～50次

响应时间      10ms

容量      50A

整机效率      ≥97%

THD控制      符合GB/T14549-93要求

IGBT频率     20KHz

显示、通讯

显示界面      中英文LCD显示

通讯接口      RS-232

报警      自诊断多项

运行方式

冷却方式      强制风冷

并联运行      推荐最多6台

环境条件

工作环境      -10～40℃

存储温度      -10～60℃

相对湿度      最大95%

海拔高度      1500m以下

防护等级      IP20

安装

尺寸      4U机箱结构 480×178×620(W×H×D)(mm)
壁挂结构 440×630×176(W×D×H)(mm)

重量      4U机箱结构（29Kg）；壁挂结构（30Kg）

参照和执行标准：

IEC 61000-4-30 A ：2003 《电磁兼容—-电能质量测量方法》
EN50160：2004《公用配电系统供电电压特性》
GB12325-90 《电能质量 供电电压允许偏差》
SD325 《电力系统电压和无功技术导则》
GB/T 14549-93 《电能质量 公用电网谐波》
GB/T 15543-1995 《电能质量 三相电压允许不平衡度》
GB 12326－2000 《电能质量电压允许波动和闪变》
GB11463-89 《电子测量仪器可靠性试验》
GB4208-93 《外壳防护等级的分类》
