产品使用手册
前 言
感谢您购买龙坤电子的产品，为使您的产品得到最佳使用，请仔细阅读本手册。
本用户手册对所述产品的使用功能进行说明。
在使用所述产品之前，请务必认真阅读本手册，并充分理解，以确保正确地使用所述产品。
阅读之后请妥善保管本手册，以便随时取阅。
关于本手册的内容
（1）未经允许，禁止将本手册的内容部分或全部进行转载和复制。
（2）关于本手册的内容，由于产品改良或调整，可能会对规格等进行更改，恕不另行通知。
（3）本手册在所难免有不完善之处，一旦发现不明确或错误等现象，请与本公司联系。
使用注意事项
在可能会对生命财产产生严重威胁的环境，特别是对安全性有特别要求的场所使用所述产品时，需要对其额定值和性能留有充分余地，并在故障、安全等方面采取足够的措施。
不要在本手册中未记载的条件或环境中使用所述产品。

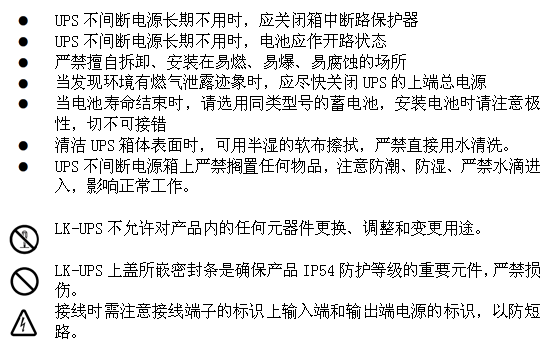

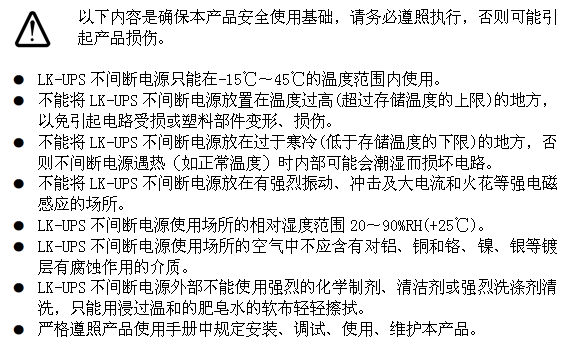

为了安全地使用所述产品，在本手册中用以下标识和符号来表述注意事项。在此所表示的注意事项是有关安全方面的重要内容，请务必遵守。

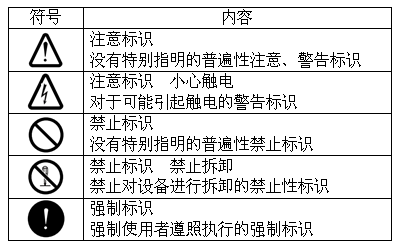

标识及其含义如下表所示：

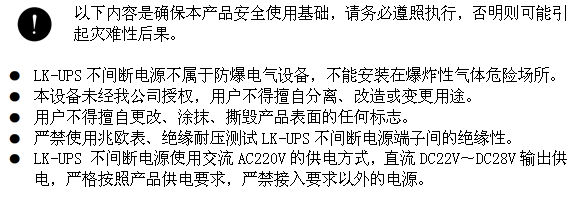

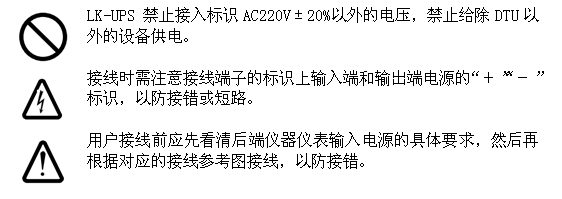

安全警示及免责声明
第一章 认识LK-UPS
本章主要介绍LK-UPS不间断电源的型号规格、产品功能、结构、外形，使您对它有个总体的认识。
1.1 LK-UPS概述
LK-UPS不间断电源为工程上提供燃气计量无线数据采集单元（简称DTU）供电与DTU电源检测通讯，当正常交流市电中断时，UPS提供市电中断报警信号给DTU，并且UPS将蓄电池输出的直流电持续供电一段时间来保证DTU设备不因电源中断而影响正常上传。
不间断电源主要由6部分组成：蓄电池、浪涌保护模块、滤波模块、断路保护器、开关电源和接线端子。
不间断电源，符合GB/T191-2008包装储运图示标志，GB/T2423.1-2008 电工电子产品环境试验 第2部分 试验方法 试验A：低温，GB/T2423.2-2008 电工电子产品环境试验 第2部分 试验方法 试验B：高温，GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法。
1.1.1 型号规格说明
LK-UPS 2013b
LK：公司标识安徽龙坤电子有限公司名称‘‘龙坤’’拼音首字母大写
UPS：UPS 2013b 不间断电源，含版本（Uninterruptible Power Supply）的缩写
2013b：版本号
1.1.2 LK-UPS工作原理
LK-UPS不间断电源通过断路保护器、滤波模块、浪涌保护模块、开关电源、蓄电池的元件集成输出安全可靠的DC22V～28V直流电给现场DTU供电，同时给铅酸电池充电，当市电停电时，开关电源自动切换到铅酸电池端，此时，由铅酸电池输出对外供电；浪涌保护模块实时检测当前的市电状态，当DTU读取浪涌模块断电监测数据时，浪涌保护模块把当前的供电状态实时传送给DTU。
1.1.3 技术参数
UPS整机参数：

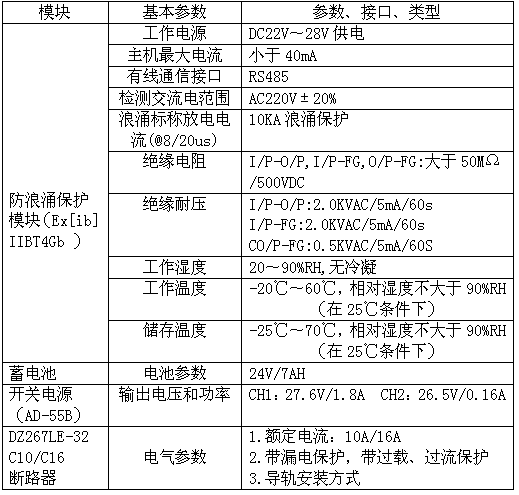

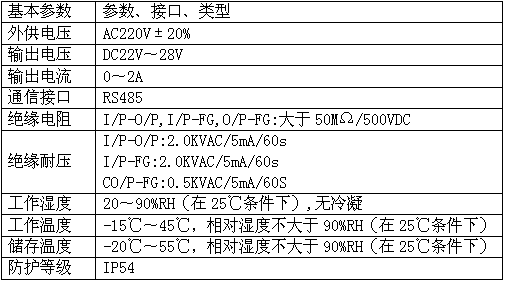

各模块参数：
1.1.4 LK-UPS外形与结构

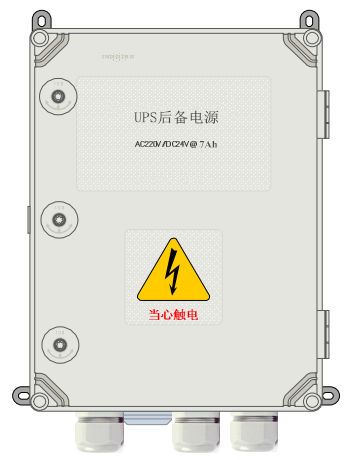

图1.1 产品外形图
（实际产品可能会和图形有差异，请以实际产品为准。）
1.2 LK-UPS通讯接口
不间断电源通过RS485通讯方式与DTU通讯来监测市电源是否断电。
第二章 LK-UPS使用
主要介绍LK-UPS不间断电源的安装、使用，使您能够为使用该产品做好准备。
2.1 LK-UPS安装

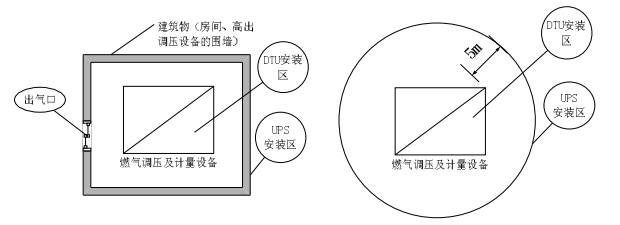

LK-UPS应安装在易于观察、通风、远离火源的地方，不能安装在长期浸泡水、及腐蚀性强的环境下，安装位置如图2.1所示。
图2.1

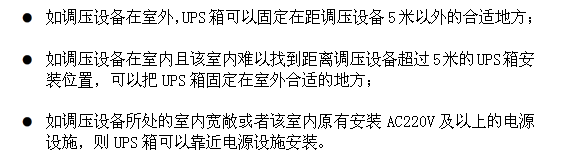

UPS箱固定首选位置：在室内或有遮风挡雨的地方，尽量采用挂墙安装，同时要求：
必须由专业培训的安装人员进行安装。

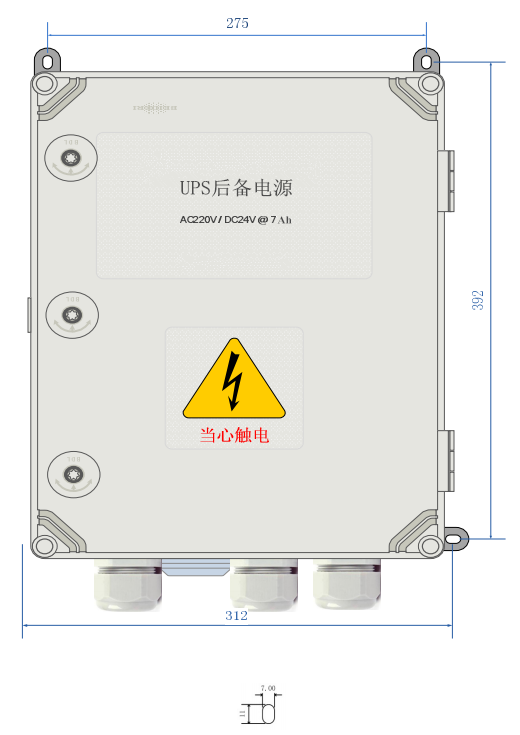

2.2 安装尺寸
2.3 LK-UPS布置

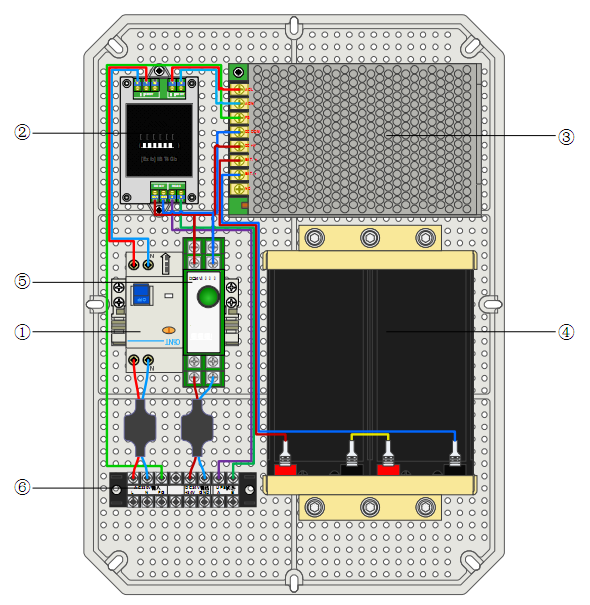

①断路保护器
②浪涌保护模块
③开关电源
④蓄电池
⑤滤波模块
⑥输入/输出接线端子
2.4 LK-UPS接线

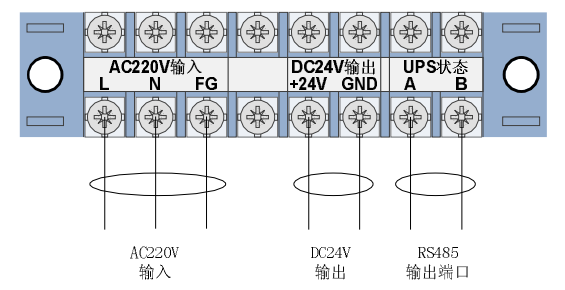

2.5 LK-UPS运输储存
LK-UPS在运输、存放过程中，必须保持直立，严禁倒置、碰撞。应储存在干燥的环境中，在库房内不要打开UPS箱存放；在安装前，不能打开防尘盖，以免杂物掉入表体内。
2.6 LK-UPS配置
浪涌保护模块默认通讯规约：1200,8,N,1。
2.7 LK-UPS维护保养
第三章 LK-UPS装箱清单
本章在此列出了LK-UPS的各种包装的装箱清单，便于您核查。

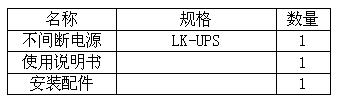

产品标配为墙面固定安装方式的包装，清单如下表：
如客户选择其他安装方式，需要在预订时说明。
