订货型号:ME35 WA10REB （ME58WE10REB－－-10-30V可选）
《无轴承电磁绝对值编码器》实用新型专利产品，测角度、测长度、测速度的多面手
* 无轴承非接触感应型绝对值电子多圈编码器，全数字25位RS485信号输出，《无轴承磁电式编码器》专利技术产品。
* 4磁电绝对值角度传感器组的差分消差设计，32位ARM芯片的电子计算修正，高响应、抗干扰、精度高。
* 每圈4096分辨率单圈绝对值角度位置值，正负4096圈电子式计圈数值，总25位信号输出。
* RS485省线输出，双重校验码，信号抗干扰强传输距离远；多方接收模式，可实现自动化定位控制和信息化信号远传（物联网）双任务功能。
* 工程机械、石油化工设备、环保设备、户外使用设备等各种设备的绝对值角度位置测量与定位控制，可与各类 PLC设备连接，经济而可靠的工业应用与民用的方案。
|
|
特性参数：
|
|
|
|
工作电压
|
5Vdc (4.9Vdc—5.4Vdc)；或10—30V（ME58系列）
|
|
|
消耗电流
|
44mA(电源5V时)
|
|
|
输出信号
|
RS485数字通讯输出
|
|
|
分辨率/圈
|
0—4095(12位)
|
|
|
重复精度
|
±2bit
|
|
|
输出刷新周期
|
普通型8ms(波特率为19200)
快速型2ms(波特率为115200)
|
|
|
工作温度
|
-40～80℃
|
|
|
防护等级
|
无轴承全金属无螺丝密闭封装优于IP67
|
|
|
允许转速
|
2000转/分（普通型）；3600转/分（快速型）
|
|
|
停电保存
|
停电不影响单圈数据组位置保存，多圈数据组不保存数据，每次通电（或复位）从4095开始；
|
|
|
连接电缆
|
0.5米5芯屏蔽电缆侧出，其余长度可订货；
|
|
|
外形特征
|
金属外壳，密封无轴承结构 有轴型或盲孔轴套型可选
(另见外形尺寸附图;特殊外形可订做)
|

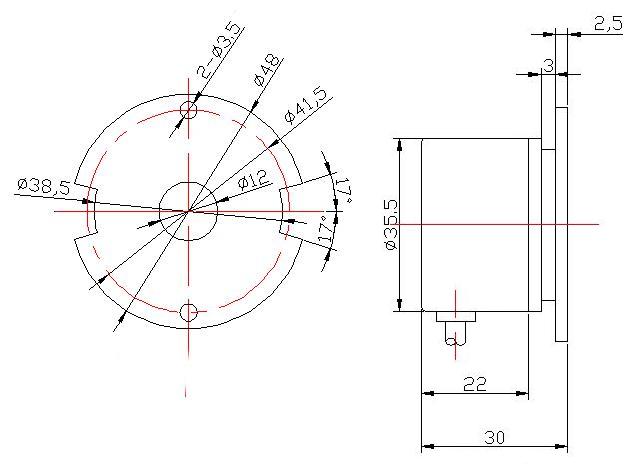

外形尺寸：
