标准工业等级增量值编码器，8-10000刻线分辨率
5－－24V差分驱动信号输出，或集电极开路信号输出
订货型号示例: GI58—011K1R33N－－600 :
58系列增量编码器，夹紧法兰10-30Vdc工作电压，24V集电极开路3通道输出（33N），600线（8—10000可选）
订货型号示例: GI58—012K1R6XN－－3600 :
58系列增量编码器，12mm盲孔轴套5－－24Vdc工作电压，5-24V差分6通道输出（6XN），3600线
订货型号示例: GI58—032K1R66N—10000 :
58系列增量编码器，6mm同步法兰5Vdc工作电压，5V差分6通道输出（66N），10000线（实际刻线数）
* 欧洲标准工业等级，8-10000刻线数
* 5－－24V差分驱动，或集电极开路输出
* 轴承载荷能力强，防油防水
* 无螺丝一次机压密封，IP65高防护等级
* 夹紧法兰、同步法兰或轴套半空型，国际标准外型
* 适用性强 广泛用于各种机械及工业控制
* 特别尺寸及其他要求可定制
刻线分辨率：8、10、16、50、100、120、180、200、250、256、300、360、400、500、512、600、720、900、1000、1024、1200、1250、1500、1800、2000、2048、2500、3000、3600、4096、5000、5400、7200、8192、10000 （其余刻线分辨率可定制）
|
|
特性参数：
|
|
|
|
工作电压:
|
5—24Vdc，或10-30Vdc
|
|
|
消耗电流:
|
40mA
|
|
|
输出信号:
|
5V 、24V差分输出（5V TTL，RS422），或集电极开路输出
|
|
|
分 辨 率:
|
8－－10000线
|
|
|
最高频率:
|
100KHz
|
|
|
工作温度:
|
-20～70℃
|
|
|
储存温度:
|
-40～80℃
|
|
|
防护等级:
|
外壳IP67,转轴IP64
|
|
|
振动冲击:
|
10g，10～2000Hz；100g，6ms
|
|
|
允许转速:
|
3000转
|
|
|
连接电缆:
|
1米8芯屏蔽电缆侧出（其它方式订货可选）
|

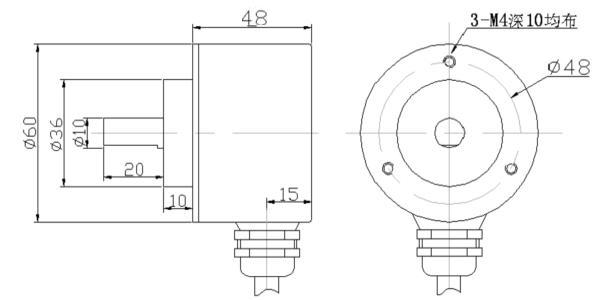

外形尺寸：
