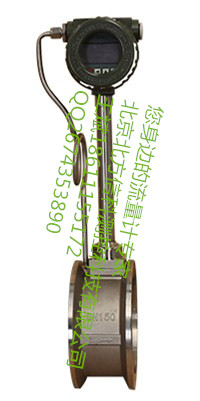

涡街流量计涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

◆测量介质： 气体、液体、蒸气

◆连接方式：法兰卡装式、法兰式、插入式

◆口径规格 法兰卡装式口径选择 25,32,50,80,100

◆法兰连接式口径选择 100,150,200

◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

◆测量精度 1.0级 1.5级

◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4～20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

◆材质 不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级 本安型iaIIbT3-T6，防护等级 IP65

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：

式中:为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；Sr为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。

St是雷诺数的函数，。

当雷诺数Re在范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在，此时旋涡频率。

由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式可以求出流量q，其中A为流体流过旋涡发生体的截面积。

涡街流量计漩涡形成示意图[2]涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计，

旋涡的发生频率与

流体的速度成正比，在一定条件下，符合下式：

f =St（式中f:旋涡发生频率 v:流速 d:三角柱宽度）

流体旋涡对三角柱产生交替变化的压力，由压电信号传感器检测成电信号经前置放大器进行放大，

变成标准电信号输出。

VA

型系列涡街流量计可以对广泛的气体

（包括蒸汽）

和液体进行容积计量，

配接流量积算仪和温度、压力传感器可进行质量运算及各种参数显示。
