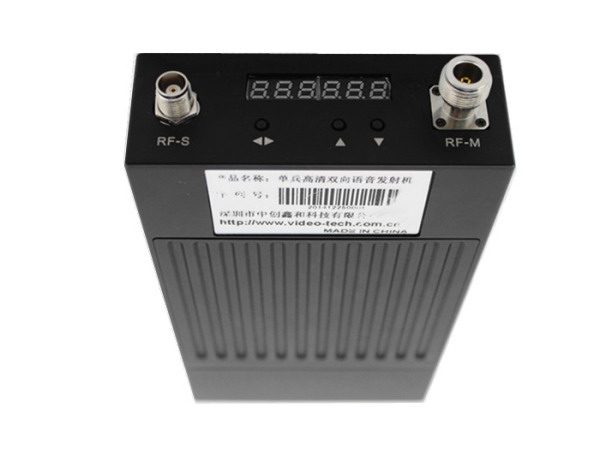

LinkAV-C322H-2W单兵标清发射机
LinkAV-C322H-2W单兵背负式COFDM移动无线图传系统是我公司生产的背负式无线视频发射机。采用当前领先的COFDM调制技术，相对窄带的空中频率占用（2/3/4/5/6/7/8M）和很强的抗多径干扰能力，并结合国外先进的分集接收技术，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，可实现在非视距（非通视）的情况下，高速运动中拍摄并实时传输高质量图像，特别适合于复杂环境和阻挡相对较多的地方使用；
体积小裸机170*120*45，非视距3公里，视距6公里，对空8公里传输，单次电池供电可达5小时，300M-900M多频段选择，图像质量高清晰稳定，支持双向语音通话，128AES加密，高速移动传输稳定。
系统优势：
·工作频段可在300MHz～860MHz订制；
·H.246视频编解码；端到端延时为300毫秒；
·高速移动及多径干扰下可稳定传输图像；强大的NLOS非视距传输能力；
·发射功率2-5W订制；传输距离远（2W单兵，地对地非视距传输2-3公里，地对地视距传输5-6公里，地对空传输7-8公里）；
·体积小，重量轻，安装使用便捷。
系统应用:
可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等等；适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。
系统应用形式:
总体的传输路径是：1.单兵～通信指挥车，由前端工作人员携带发射设备将现场标清视频信号传输到通信指挥车，通信指挥车可对视频信号通过监视器进行实时监控。2.单兵～本地指挥中心～总指挥中心。由前端工作人员携带发射设备将现场标清视频信号传输到本地指挥中心，本地指挥中心直接通过城域网或广域网传输到总指挥中心。本地指挥中心，总指挥中心均可对视频信号通过监视器进行实时监控。另外，通信指挥车，本地指挥中心，总指挥中心均可以利用网络监控，接入PC浏览视频及录像等操作。
产品参数：
|
版本
|
高清版
|
|
传输特性
|
|
调制方式
|
QPSK(4QAM)、16QAM、64QAM
|
|
工作频段
|
出厂标准频率300-900MHz可选，步进为0.5M。
|
|
发射功率
|
33dBm（可调）
|
|
射频带宽
|
1.25/2.5/6/7/8MHz可调
|
|
前向纠错
|
1/2、2/3、3/4、7/8
|
|
保护间隔
|
1/4、1/8、1/16、1/32
|
|
传输距离
|
地对地非视距传输2-3公里，地对地视距传输5-6公里，地对空传输7-8公里
|
|
数据特性
|
|
视频输入
|
HDMI(支持1080P、1080i、720P、720i)
|
|
视频压缩
|
H.264
|
|
射频接口
|
N型母头
|
|
音频接口
|
对讲机耳塞
|
|
参数控制方式
|
通过LED数码显示板调节参数
|
|
加密方式
|
128位AES(与调制板配合)
|
|
电气特性
|
|
工作电压
|
DC12V
|
|
工作电流
|
≤1.55A(@12V)
|
|
功耗
|
≤20W
|
|
物理特性
|
|
重量
|
2Kg（含电池模块）
|
|
尺寸
|
220*120*45(mm)(L×W×H)(含电池)
170*120*45(mm)(L×W×H)(不含电池)
|
|
工作温度
|
-10℃~+70℃
|
