东莞河道远程监测系统案例分享
为保障防洪安全、加强河道管理，东莞防汛部门建设了一套河道远程监测系统，以远程监测河道的水位、降雨量和现场图像。
河道远程监测系统是实时掌握河道水情变化，科学预警洪涝灾害、提升防汛指挥能力、降低雨洪灾害损失的重要手段。
系统拓扑图:
监测现场设备构成:
◆超声波水位计
利用超声波反射原理，实现河道水位的非接触式测量，对外通信接口：RS485。
◆雨量筒
利用翻斗原理，精确计量实时降雨量，对外通信接口：PI（单脉冲）。
◆工业照相机
接收拍照指令，采集现场照片，对外通信接口：RS232。
◆河道监测终端DATA–9201
采集水位、降雨量等现场数据；水位超高、雨量过大或定时控制照相机拍照，通过GPRS网络将数据和照片实时上传监测中心。
软件界面展示：
河道水位监测系统
系统概述
河道水位监测系统是实时掌握河道水情变化，科学预警洪涝灾害、提升防汛指挥能力、降低雨洪灾害损失的重要手段。
系统组成
唐山平升 河道水位监测系统拓扑图
系统功能
◆ 实时监测河道水位，可扩展雨量、水质、流速监测。
◆ 支持远程拍照或视频实时监控（视通信方式）。
◆ 水位越限、传感器故障、监测终端电池电压低时，立即报警。
◆ 自动生成水位过程曲线、数据统计报表。
◆ 可与排涝泵站实现联动，根据河道水位自动控制排涝泵组的启、停。
◆ 支持通过OPC、数据库等形式，对接其它综合监控应用平台。
系统特点
专业产品
河道监测终端通过水利行业权威认证，包括：
★ 水文监测数据传输规约（SL 651-2014）
★ 水文遥测终端机（SL 180-2015）
★ 特殊区域水文、水资源数据安全采集系统RTU追加测试
★ 取得“全国工业产品生产许可证”
兼容性强
兼容超声波、雷达、浮子、激光、气泡、投入式等各类水位计。
供电形式灵活
根据现场情况，可灵活选用市电、太阳能、电池等方式为设备供电。
通信方式多样
支持GPRS、CDMA、短消息、北斗卫星、3G/4G、WIFI、ADSL/光纤等多种通信方式。
河道水位测量示意图
水位基值是指水文监测系统中用于水位监测的假定基面，它的取值是低于历史最低水位或河床最低点的高程值。对于水文测站，该值可采用测站基面。此图中用a表示水位基值。
相对水位是指水位真值与水位基值的差值。
水位修正值是指相对水位与传感器采集水位之间的差值。
关于计算公式：
1、水位修正值与水位真值之间的关系：
水位修正值=水位真值–水位基值–传感器采集水位值；
2、水位真值即为水位标高，传感器采集水位值一般为位高如图x，则
水位标高=位高+基值+修正值；
主要设备组成
1. 监测现场（单个测点）
备注：以GPRS/CDMA/4G/NB-IOT通信为例。
2. 监测中心
备注：客户也可直接租用“平升云平台”。
平升云平台软件：http://www.data86.com/?p=5560
其他应用案例1——山东某市城市防汛河道水位监测项目
为保障防洪安全、加强河道管理，山东某市实施了防汛指挥调度系统工程建设，而河道水位监测是该工程的重中之重。
项目现场监测设备：
◆ 河道监测终端DATA-9201（太阳能供电型）
◆ 超声波水位计
◆ 工业照相机（水位超高自动拍照上传、远程抓拍图片）
项目采用的通信方式：CDMA

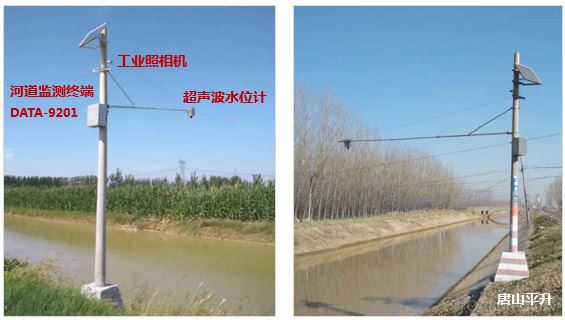

项目现场安装照片：
河道水位监测系统的应用，大大提高了该市的防汛信息化水平、提升了防汛决策和指挥能力，在近几年的雨季防洪中发挥出色，得到了业主单位的充分肯定。
其他应用案例2——四川某市山洪灾害监测项目
河道水位、雨量监测是四川某市山洪灾害防治非工程措施的重要内容，为山洪灾害的预警、预报发挥了重要作用。
项目现场监测设备：
◆ 河道监测终端DATA-9201（太阳能供电型）
◆ 超声波水位计
◆ 翻斗式雨量计
项目采用的通信方式：GPRS
项目现场安装照片：
河道监测终端对河道水、雨情进行全天候在线监测；监测中心应用软件对相关数据进行快速的分析和处理，并无缝对接山洪灾害预警信息发布平台。
河道水位、雨量监测系统对该地的防洪减灾工作意义重大，并起到了很好的示范作用。目前，该系统已在全省范围内得到了全面的推广和应用。
