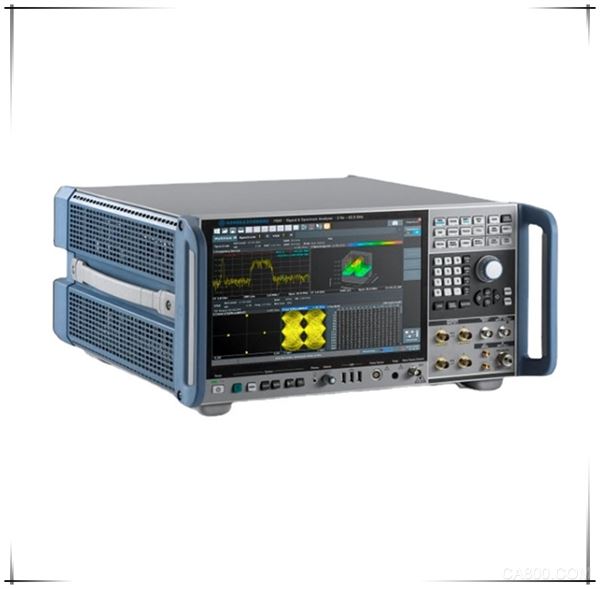

罗德与施瓦茨FSW50信号频谱分析仪

型号       R&S FSW50

制造商    Rohde & Schwarz

描述       2 Hz至50 GHz,信号和频谱分析仪

类型       手持式频谱分析仪

频率       2 Hz至50 GHz

带宽       100,200,300,500 Hz(通道 滤波器)

分辨率带宽    0至10 MHz(20,50和80 MHz)

DANL    -159至-120 dBm/Hz

三阶交调(TOI)      -20至28 dBm

动态范围       -90至-76 dB

罗德与施瓦茨公司(Rohde & Schwarz)的高端信号与频谱分析仪R&S FSW信号接收频率已经提高至50GHz,同时信号分析带宽扩展至320MHz。新型号仪表将是未来研发、测试以及雷达与卫星应用领域里的*选择。

在此基础上,R&S公司还将新型号分析仪R&S FSW50的信号分析带宽从原有的160MHz扩展至320MHz。这一优异性能指标是业界内*的,它使得分析仪满足更大宽带、更高载波频率的信号的解调需求,例如载波频率高达50GHz的线性调频雷达信号。在这之前,测量如此高频大带宽信号通常需要建立复杂的测试系统,包括数字示波器和下变频器。R&S FSW50则简化了这一测试系统,同时还提供了*的测试动态范围并且更容易校准。

超高的频率范围、*的测试速度以及丰富的测试功能使得R&S FSW50成为一款*的微波分析仪,它在科技公司、研究院所和高校等科研机构中能够起到至关重要的作用。R&S FSW50在打开预放的情况下DANL达到-164 dBm/Hz,较低的DANL使其能够测量非常小的信号。

R&S FSW50即便在50GHz处也能保持极高的频率稳定度,在10KHz频偏处的相位噪声可以达到-114 dBc (1Hz)

R&S FSW50提供多通信标准一体分析功能(MSRA),使其非常适合测量不同类型调制信号的频谱和调制参数,包括不同类型调制信号在时域上的相关程度。使用R&S FSW50可以很容易的测量不同信号之间的相互影响,并得到一个有效的结果可以表征由于不同信号相互影响而造成的误码。R&S FSW50拥有12.1英寸(31 cm)的触摸屏幕,操作起来十分方便,即便是十分复杂的测量应用也游刃有余,而多窗口显示功能让用户可以在屏幕上同时观察不同测量应用的显示画面
