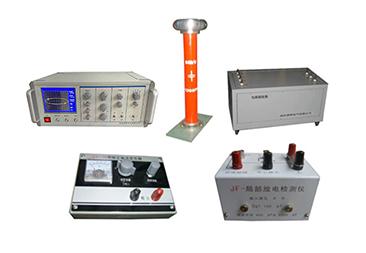

产品简介
NDJF-2008局部放电检测系统是一新颖仪器。它致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。该仪器是根据IEC（270）标准，利用
脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB-1208-97中关于局部放电测试对测试仪器规定的技术要求。具有灵敏度高、测试的试品
范围广，有高频椭圆扫描，放电系统动态范围大，并采用先进的抗干扰组件和独特的门显示电路，适用于高压产品的型式、出厂试验，新产品研制试验，电
机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。
产品特征
☆、具有灵敏度高、测试的试品范围广。
☆、高频椭圆扫描，放电系统动态范围大。
☆、并采用先进的抗干扰组件和独特的门显示电路。
☆、仪器体积小、重量轻。
技术参数
☆、可测试品的电容范围：6pF-250uF
☆、检测灵敏度及允许电流（见表1）。
☆、椭圆扫描时基
（1）频率：50、100、150、200、400Hz。
（2）旋转：以30度为一档，可旋转120度。
（3）工作方式：标准-扩展-直线。
（4）高频时基椭圆可按输入电压（13-275V）调至正确大小。
☆、显示单元
采用100×80mm矩形示波管，有亮度与聚集调节旋钮。
☆、放大器
（1）3dB低频端频率fL：20、40kHz任选。
（2）3dB低频端频率fL：200、300kHz任选。
（3）增益调节：粗调6档，档间增益差20±1dB。
（4）细调范围：>20dB。
（5）正、负脉冲响应不对称性：<1dB。
表1检测灵敏度及输入单元允许电流值
|
输入单元序号
|
调电容范围
|
灵敏度（PC）
（不平衡电路）
|
允许电流有效值
|
|
不平衡电路
|
平衡电路
|
|
1
|
6-25-100微微法
|
0.02
|
30毫安
|
0.25安
|
|
2
|
25-100-400微微法
|
0.04
|
60毫安
|
0.5安
|
|
3
|
100-400-1500微微法
|
0.06
|
120毫安
|
1安
|
|
4
|
400-1500-6000微微法
|
0.1
|
0.25安
|
2安
|
|
5
|
1500-6000-25000微微法
|
0.2
|
0.5安
|
4安
|
|
6
|
0.006-0.025-0.1微法
|
0.3
|
1安
|
8安
|
|
7
|
0.025-0.1-0.4微法
|
0.5
|
2安
|
15安
|
|
8
|
0.1-0.4-1.5微法
|
1
|
4安
|
30安
|
|
9
|
0.4-1.5-6.0微法
|
1.5
|
8安
|
60安
|
|
10
|
1.5-6.0-25微法
|
2.5
|
15安
|
120安
|
|
11
|
6.0-25-60微法
|
5
|
25安
|
200安
|
|
12
|
25-60-250微法
|
10
|
50安
|
300安
|
|
7R
|
电阻
|
0.5
|
2安
|
15安
|
6．时间窗：（1）窗宽：可调，5度-150度（50Hz）。
（2）窗位置：每一窗可旋转0度-170度。
（3）两个时间窗可分别或同时控制。
7．脉冲峰值表：（1）线性指示：0-100误差不大于5%。
（2）对数指示：1-100误差不大于5%。
8．具有辅助识别放电脉冲相应的零标志系统。
9．工作电流：220V±10% 工频
10．体积：440×430×180mm。
11．重量：约15Kg
