产品简介
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

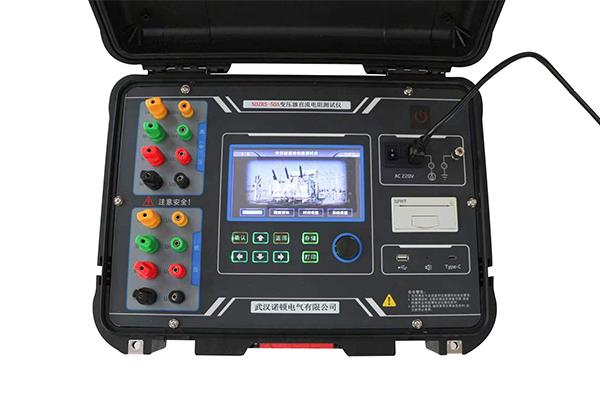

变压器直流电阻测试仪是将高精度恒流电源与直流电阻测试集成为一体的新型仪器，极大缩小了仪器的体积与重量，扩大了测量范围。该仪器采用高性能微控制器进行控制，自动完成稳流判断、数据采集处理和阻值显示，能够快速准确完成变压器、互感器、发电机、电动机和线路等直流电阻的快速测量，是发供电单位、变压器制造行业及大中型用电企业的理想测试产品。
产品特征
1、三相测试：对于高压侧或低压侧为YN或yn联结方式的变压器，只需一次接线，仪器可采用三相同时测量的方式测试A0、B0、C0的直流电阻，并自动计算三相不平衡率，大大节省测试时间；
2、单相测试：对于任意联结方式的变压器，只需一次接线，仪器可以操作选择变压器的任意绕组进行测试，整个测试过程不用倒接测试线；
3、助磁测试：对于三相五柱低压角接（YNd11）联结方式的变压器，仪器内部可自动连接或短接绕组的助磁回路，即可快速的测试低压绕组的直流电阻；
4、高压消磁：对于三相变压器消磁一次至两次即可；
5、对于有载调压变压器直流电阻的纵向测试可一次启动测试操作完成；
6、内部设有测试矩阵，可保存变压器每个分接位置的各相测试直流电阻值及三相不平衡率；
7、具有测试电阻温度折算功能，方便与试品电阻数据做对比；
8、采用7寸超大液晶显示，亮度高达900nit，阳光下清晰可见；
9、自带高速微型热敏打印机：可打印测量及历史数据；
10、可以永久存储测试数据500组，并且可导入U盘存储；
11、具有自动放电和放电报警指示功能，减少误操作，保证设备及人员安全；
12、具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。
13、具有完善的反电势保护功能，以及AC380V误接保护和地线未接保护等功能；
14、具有蓝牙传输功能，通讯协议符合《电气设备数字化测试仪器数据与通信技术规范》停电试验要求。
技术参数
|
输出电流
|
三相测试：
|
2*25A、2*10A、2*5A、2*1A、2*0.1A、自动
|
|
单相测试：
|
50A、20A、10A、5A、1A、100mA、10mA、1mA、自动
|
|
测试范围
|
三相测试：
|
2*25A：
|
200μΩ～400mΩ
|
2*1A：
|
10mΩ～10Ω
|
|
2*10A：
|
500μΩ～1Ω
|
2*0.1A：
|
1Ω～100Ω
|
|
2*5A：
|
1mΩ～2Ω
|
自动：
|
200μΩ～10Ω
|
|
单相测试：
|
50A：
|
100μΩ～400mΩ
|
100mA：
|
1Ω～200Ω
|
|
20A：
|
200μΩ～1Ω
|
10mA：
|
10Ω～2kΩ
|
|
10A：
|
500μΩ～2Ω
|
1mA：
|
100Ω～20kΩ
|
|
5A：
|
1mΩ～4Ω
|
自动：
|
100μΩ～20Ω
|
|
1A：
|
10mΩ～20Ω
|
|
|
|
分 辨 率
|
0.1μΩ
|
|
测量精度
|
±(0.2%读数+2μΩ)
|
|
输入电源
|
AC220V±10%，50Hz±1Hz，1300VA
|
|
外形尺寸
|
476mm×223mm×361mm
|
|
仪器重量
|
15kg
|
