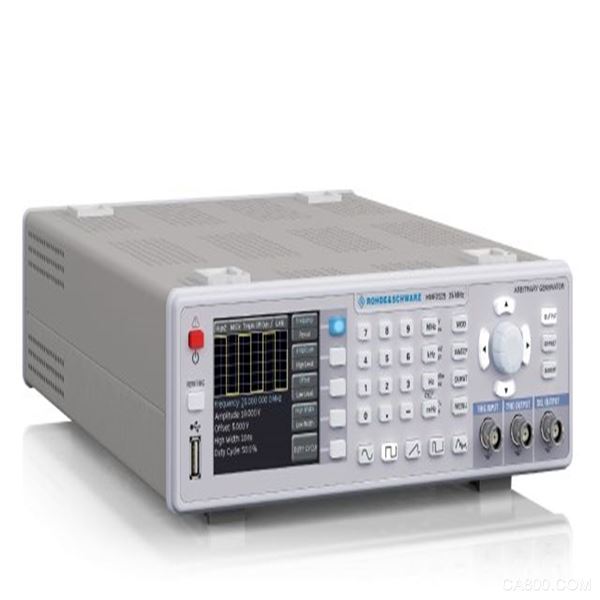

罗德与施瓦茨HMF2525任意波形发生器25MHz

详细资料

－频率范围：10µHz～25MHz
－输出电平：5mVpp～10Vpp(50Ω输入阻抗)，直流偏置：±5mV～5V
－任意波形发生器：250Msa/s采样，14位，256k存储深度
－正弦波，方波，脉冲，三角，锯齿，任意波(内配标准白、粉噪声等波形)
－总谐波失真：0.04%(f＜100kHz)
－脉冲，扫频，门控，外触发
－上升时间＜8ns，脉冲模式为8ns～500ns可调沿时间
－AM，FM，PM，PWM，FSK调制(内部和外部)
－10MHz时基：±1ppm TCXO，后面板I/O BNC连接
－前面板USB连接：存储/调出设置和波形
－3.5”TFT显示波形和所有参数
－标配电流隔离USB/RS-232双接口，可选网口/USB或IEEE-488接口

技术指标(所有数据测试条件：23℃下预热30分钟)

频率

频率范围      10µHz～25MHz

温度稳定性  1ppm(18～28℃)

老化(一年后)       ±1ppm(25℃)

幅度

输出电压      5mVpp～10Vpp(50Ω阻抗)

分辨率   1mV

设置精度      ±(1%控制+1mVpp)在1kHz

频率响应      f＜10MHz：±0.1dB

10MHz≤f＜25MHz：±0.2dB

25MHz≤f＜50MHz：±0.4dB

直流偏置

电压范围(AC+DC)    ±5mV～5V(50Ω阻抗)

精度       偏置±2%

信号电平±0.5%

±2mV

单位       Vpp，Vrms，dBm

正弦波

总谐波失真  f＜100kHz：＜-70dBc

100kHz≤f＜10MHz：＜-50dBc

10MHz≤f＜25MHz：＜-40dBc

f≥25MHz：＜-37dBc

纯度(非谐波1Vpp)    f＜1MHz：-70dBc

1MHz＜f＜50MHz：-70dBc+6dBc/0ktave

总谐波失真(f≤100kHz)   0.04%典型值

相位噪声(10MHz，10kHz偏置)  ＜-115dBc/Hz典型值

方波

上升/下降时间    ＜8ns

过冲       典型值＜3%

对称度(50%占空比)  1%+5ns

抖晃(RMS)   典型值＜1ns

脉冲波

频率范围      100µHz～12.5MHz

幅度       5mV～+5V相应为-5mV～-5V(在50Ω)

上升/下降时间    ＜8ns，可变增加到500ns

脉宽       10ns～999s

分辨率   5ns

抖晃(RMS)   典型值＜500ps

过冲       典型值＜3%

三角波与锯齿波

频率范围      10µHz～5MHz

对称度   0～100%

线性度   f＜250kHz：典型值＜0.1%

f≥250kHz：典型值＜2%

任意波形

频率范围      10µHz～12.5MHz

采样率   250Msa/s

垂直分辨率  14Bit

带宽(-3dB)  ＞50MHz

信号长度      可到256KPts

非易失性存储器  512kPts

已定义的波形      指数式增加和衰减，Sin(x)/x，滤波，白/粉红噪声

输入和输出

信号输出      BNC插座(前面板)短路保护，最大±15V外部电压

阻抗       50Ω

门控/触发输入    BNC插座(前面板)

阻抗       5kΩ Ⅱ 100pF

电平       TTL(可达±30V保护电平)

沿   正/负(可选)

脉宽       最小为100ns

触发输出      BNC插座(前面板)

阻抗       50Ω

沿   正向TTL电平

频率       最大10MHz

调制输入      BNC插座(前面板)

阻抗       10kΩ

最大输入电压      ±5V前制度

带宽(-3dB)  DC～50kHz(采样率为250kSa/s)

参考输入      BNC插座(前面板)

阻抗       1kΩ

频率       10MHz±100kHz

输入电压      TTL

参考输出      BNC插座(前面板)

阻抗       50Ω

频率       10MHz

输出电压      1.65Vpp(在50Ω)

谐波输出      BNC插座(前面板)

阻抗       200Ω

输出电压      0～5V，与扫描同步
