物联网无线传输模块/RTU

发布时间:2019-01-24 15:04   类型:基础知识   人浏览

         物联网无线传输模块(RTU)是基于GPRS、CDMA 、3G/4G、NB-IoT、LoRa等通信网络实现远程数据采集、处理、存储、加密和传输的智能终端设备。

         物联网无线传输模块(RTU)实现了物物相联和人机互动,广泛应用于状态感知、设施监测、数据交互、运行控制等各种物联网应用场景中。


基本功能:

数据采集:采集传感器、计量仪表、PLC等输出数据或信号。

状态监测:监测各类设备的供电状态、启/停状态、故障状态和运行工况。

图像监视:定时或根据指令控制现场照相机拍照。

远程通信:通过GPRS、CDMA、4G、NB-IoT网络与应用平台远程通信。

设备控制:远程控制设备启动、停止;远程设定设备工作模式。

异常报警:数据/状态异常、设备故障时,自动上传报警信息。

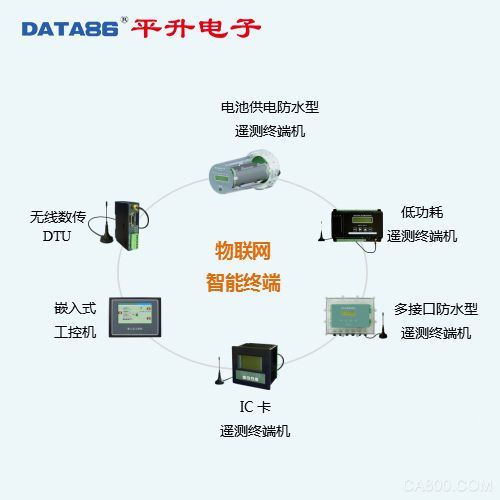

应用示意:



产品特点:

 多款设备可选,适应不同应用场景和安装环境。

 设备接口丰富、功能多样,支持逻辑定制,对用户开放通信协议。

 设备支持公网固定IP、VPN专网、域名解析等多种组网方式,支持多中心上报。

 支持OEM生产,支持按用户需求定制开发。

 所有设备支持远程设参、维护、升级。

 提供云平台服务,用户可不必自建服务器。

 支持国内主流组态软件,如亚控、力控、研华组态等。

 提供各类行业应用软件,支持通过OPC、数据库等形式与其他平台对接。

 支持用户自行开发应用软件。

产品选型:

1、无线数传DTU

6015小图

4G DTU(DATA-6105)

技术参数:

硬件接口:2路RS232、1路RS485

通信方式:4G/3G/2G

值守电流:≤15mA/12V

在线电流:≤50mA/12V

通讯电流:≤150mA/12V

供电方式:市电/太阳能

外形尺寸:100*25.4*74mm

适用场景:

 串口仪表联网

 串口设备远程运维

 设备与设备之间远程通信

 数据/图像传输速率要求高

 4G(移动/联通/电信)或3G、

    2G(移动/联通)信号好





GPRS DTU(DATA-6124)

GPRS DTU(DATA-6124)

技术参数:

硬件接口:2路RS232、1路RS485

通信方式:GPRS/CDMA

值守电流:≤0.1mA/12V

在线电流:≤6mA/12V

通讯电流:≤60mA/12V

供电方式:市电/太阳能

外形尺寸:100*25.4*74mm

适用场景:

 串口仪表联网

 串口设备远程运维

 设备与设备之间远程通信

 数据/图像传输速率要求低

 GPRS/CDMA信号好







2、电池供电防水型测控终端RTU

6216-180

DATA-6216

技术参数:

硬件接口:1路RS232/RS485、

                  7路DI/PI、2路AI

通信方式:GPRS/CDMA/4G

防水等级:IP68

值守电流:≤50μA/14.4V

工作电流:≤10mA/14.4V

供电方式:自带锂电池

外形尺寸:229*179*69

适用场景:

 无供电电源

 数据传输实时性要求不高

 可多次采集、集中上报、

    越限自动报警

 尤其适用于潮湿或易水淹的安装环境









6220-TB

DATA-6220

技术参数:

硬件接口:1路RS232/RS485、

                  3路DI/PI、2路AI

通信方式:GPRS/CDMA/4G/NB-IoT

防水等级:IP68

值守电流:≤30μA/14.4V

工作电流:≤10mA/14.4V

供电方式:自带锂电池

外形尺寸:Φ115*216mm

适用场景:

 无供电电源

 数据传输实时性要求不高

 可多次采集、集中上报、

    越限自动报警

 尤其适用于潮湿或易水淹的安装环境









3、低功耗测控终端RTU

6311-TB120

DATA-6311

技术参数:

硬件接口:2路RS232/RS485、4路DI、

                 6路PI、4路AI、3路DO

通信方式:GPRS/CDMA/4G

平均工作电流:≤10mA

供电方式:市电/太阳能

外形尺寸:145*100*65mm

适用场景:

 现场采集信号类型多

 数据传输实时性要求高

 需为现场仪表供电

 要求设备低功耗运行







4、多接口防水型遥测终端机RTU

6312-TB

DATA-6312

技术参数:

硬件接口:6路RS232/RS485/PI、

                 16路AI/DI、3路DO

通信方式:GPRS/CDMA/4G/NB-IoT

防水等级:IP68

值守电流:≤25μA/14.4V

采集电流:≤5mA/14.4V

发送平均电流:≤50mA/14.4V

供电方式:市电/太阳能/锂电池

外形尺寸:248*200*81.5mm

适用场景:

 现场采集信号数量多

 通信方式可更换

 供电方式可灵活调整

 要求设备低功耗运行

 尤其适用于潮湿、易腐蚀的安装环境











5、IC卡遥测终端机RTU

shuiziyuankongzhiq-7218

DATA-7218

技术参数:

硬件接口:2路RS232/RS485、6路DI、

                 3路PI、6路AI、5路DO

通信方式:GPRS/CDMA/4G

平均工作电流:≤10mA

供电方式:市电/太阳能

外形尺寸:120*120*95mm

适用场景:

 现场采集信号类型多

 需对设备进行远程控制

 IC卡预收费管理

 用量、收费情况现场显示







6、嵌入式工控机

7401TB



DATA-7401

技术参数:

硬件接口:2路RS232、3路RS485、

                 5路DI、2路AI、1路CAN、

                 1路ETHERNET、3路DO、

                 2路USB、1路SD/TF卡

通信方式:GPRS/CDMA/4G/以太网

供电方式:市电

外形尺寸:170*130*42.1mm

适用场景:

 现场采集信号类型多

 需对设备进行智能化控制

 采用有线或无线通信

 通过大屏展现工艺流程

 触摸屏控制运行、调整参数

 海量数据、图像存储
