CK-GW08系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中，系统集成了8路读写接口，并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等
本期主题：围绕CK-GW08系列产品的ModbusTCP通讯协议与三菱PLC进行通讯配置说明。
0、准备阶段
l 编程软件：GX Works2

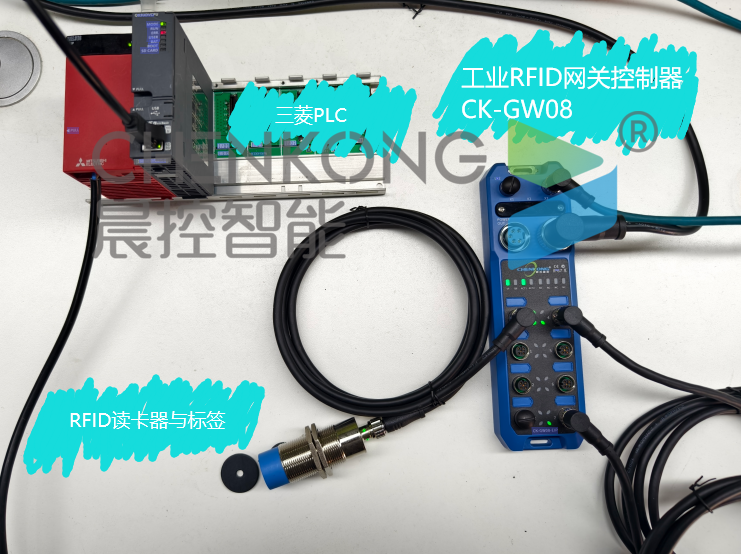

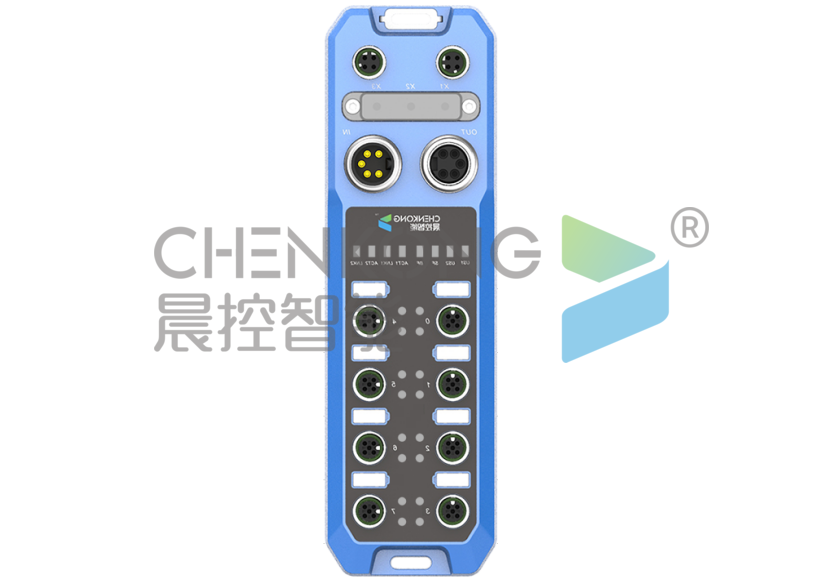

l 多通道网关控制器：CK-GW08
l 工业RFID读写器：CK-FR03-A01
l PLC：三菱Q03CPU
l PLC模块：QJ71E71-100
l 通讯协议：ModbusTCP
l 连接方式：以太网
一、配置设置
1、模块设置

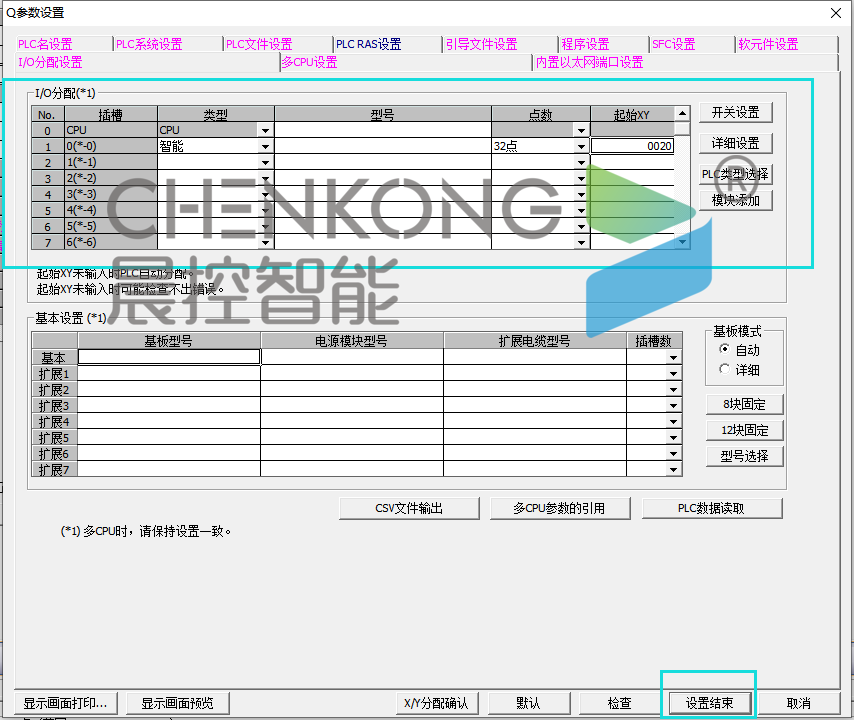

点击PLC参数设置-I/O分配设置
设置对应卡槽模块配置
点击设置结束

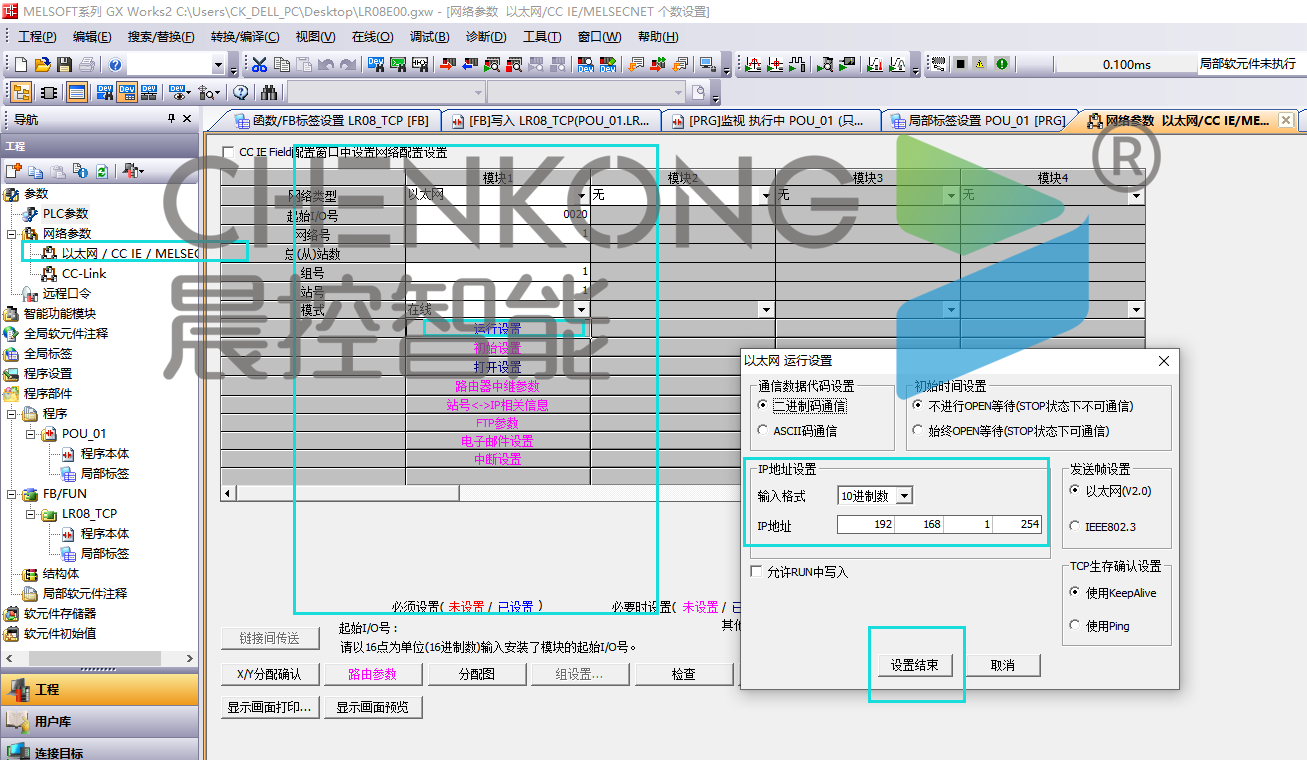

2、设置三菱TCP模块ip

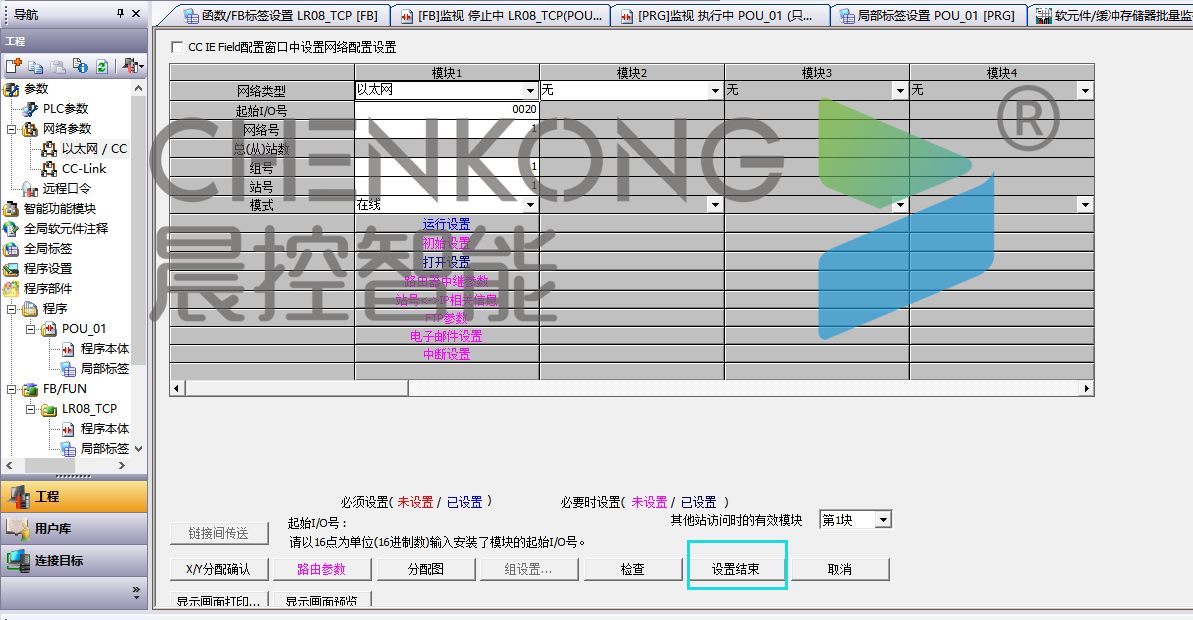

l 点击网络参数，设置模块配置
l 点击执行设置，设置模块IP，点击设置结束
3、设置连接参数

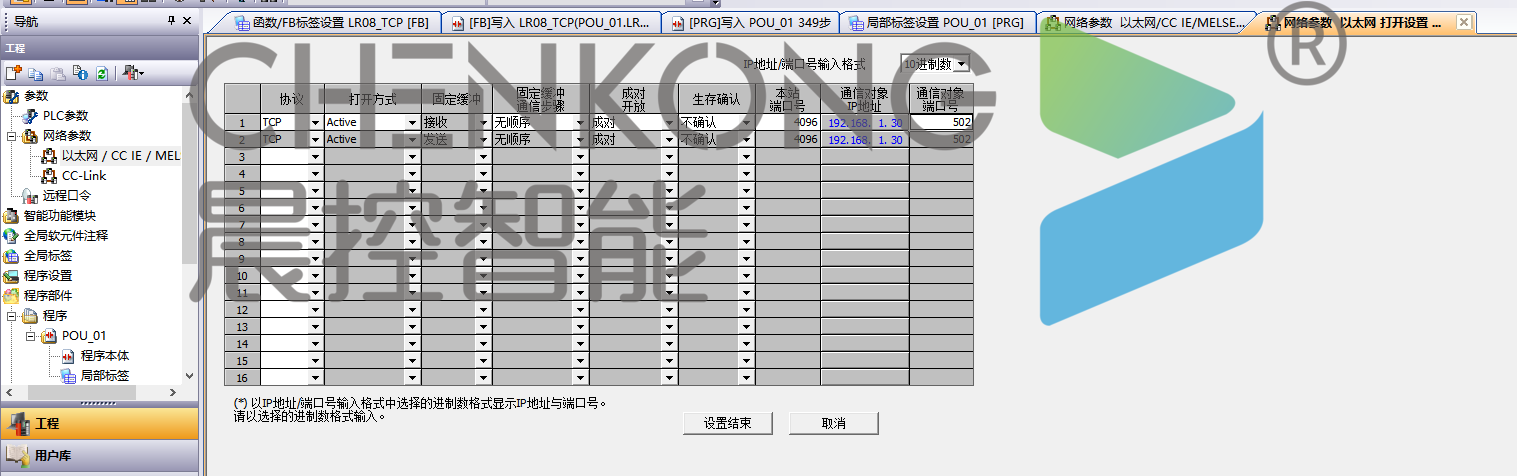

l 点击以太网参数的打开设置
l 设置连接TCP设备参数，端口号为：502
l 设置完后点击设置结束
（需要记住接收和发送的编号是多少，案例的接收是1，发送的是2）
4、设置完成后点击设置结束保存设置
l 保持正常后，将配置下载到plc
l 下载完成后需要断电重启plc（三菱配置需要断电重启才有效）
二、通讯连接功能块

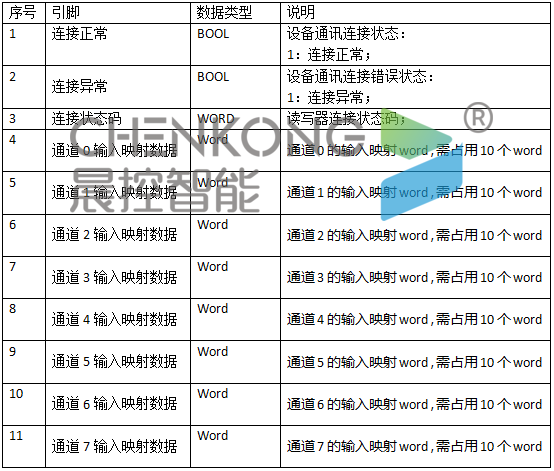

1、功能块引脚说明

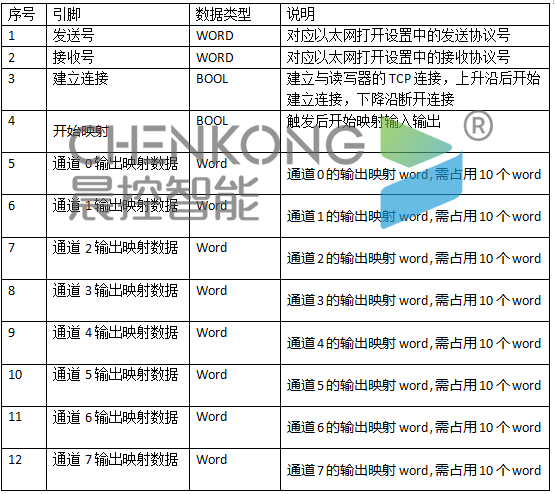

（1）输入引脚定义
(2) 输出引脚定义

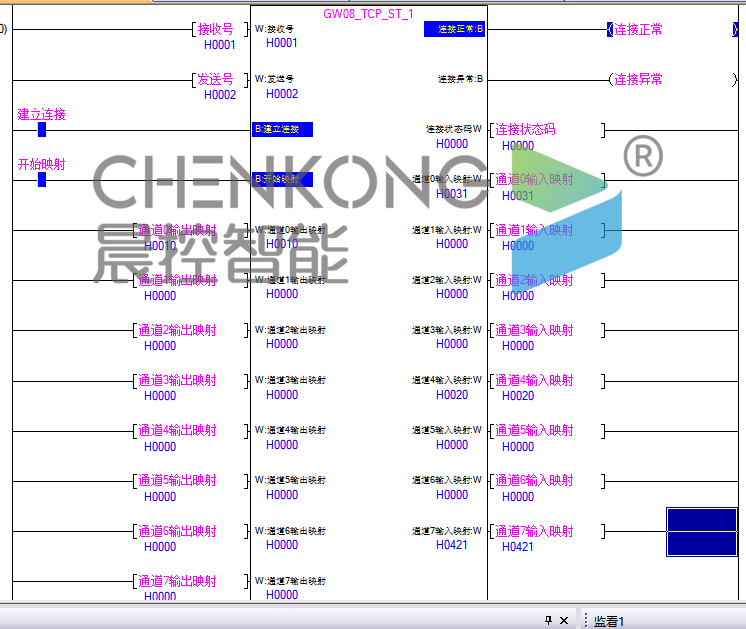

2、操作案例
通讯连接：填写接收号，和发送号后再置位建立连接，等待连接正常，即可通讯完成
数据映射：通讯连接完成后，置位开始映射，输入输出数据即开始与网关映射、
三、网关功能块说明

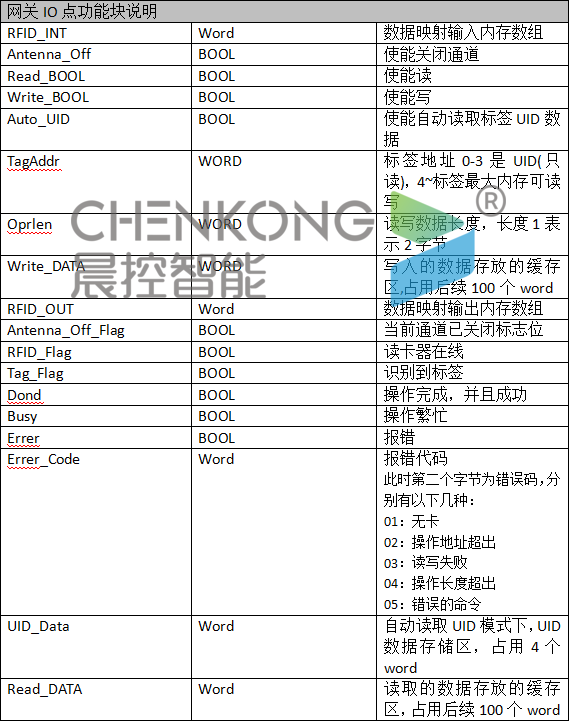

1、引脚说明

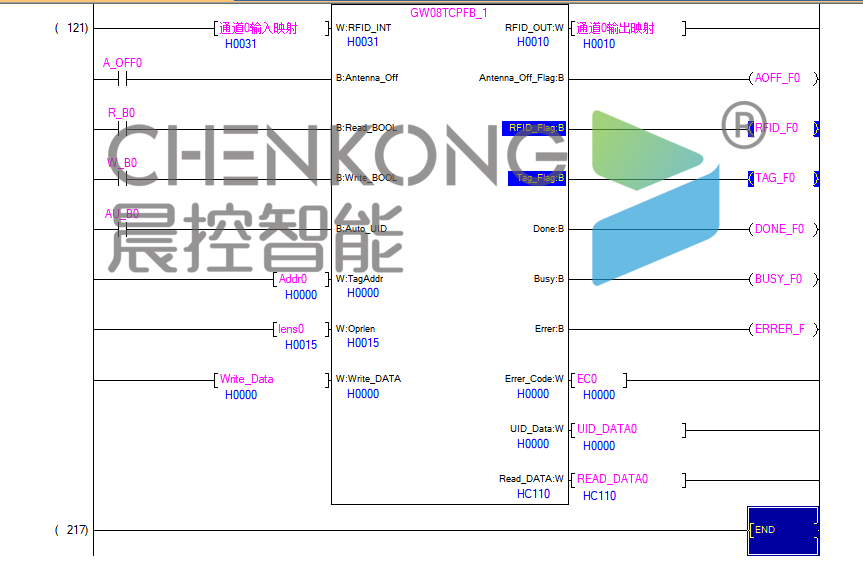

2、操作案例

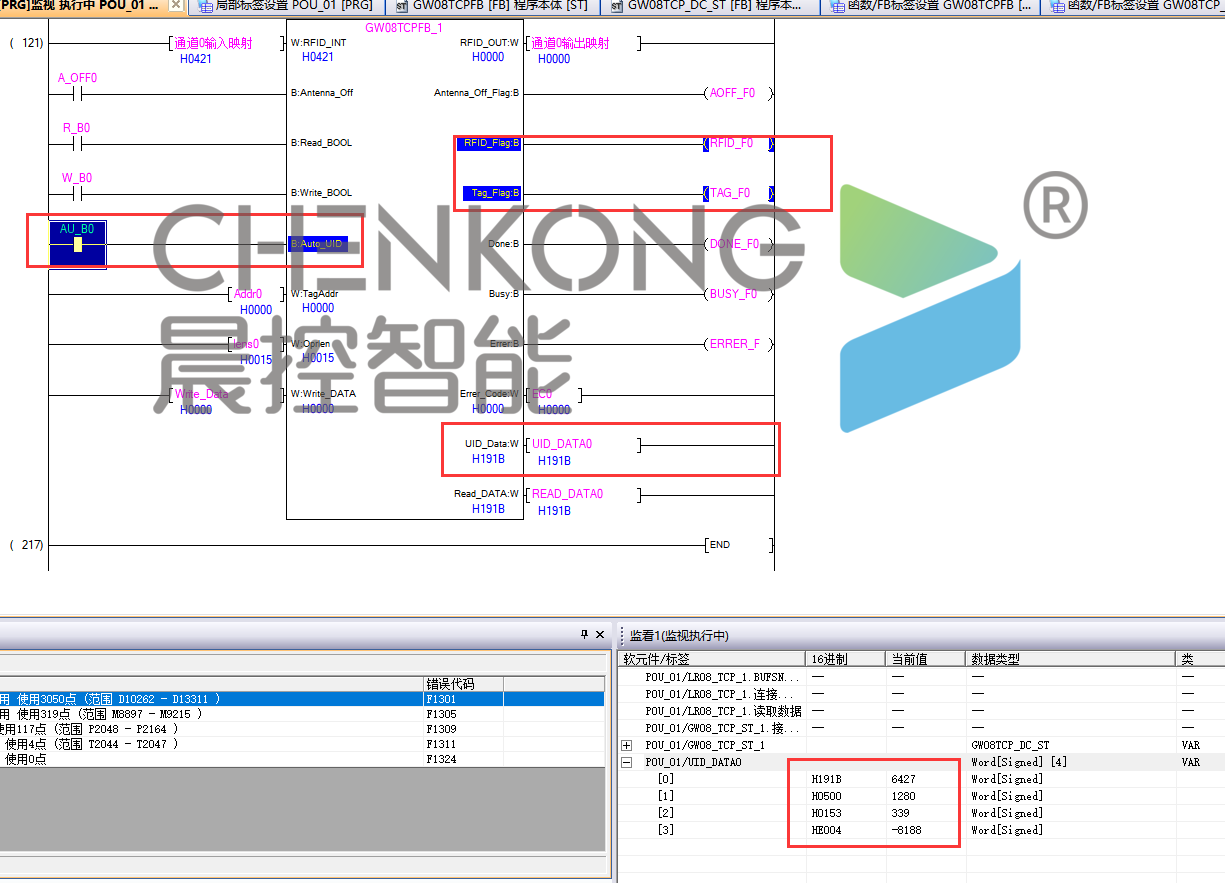

（1）自动读取UID
置位AUTO_UID引脚，在通道有标签的时候，自动读取UID数据到UID_DATA中。
（2）写数据操作
将需要写入的数据写到Write_DATA区
在有标签时候，置位WriteE_BOOL
等待Done即可写入完成

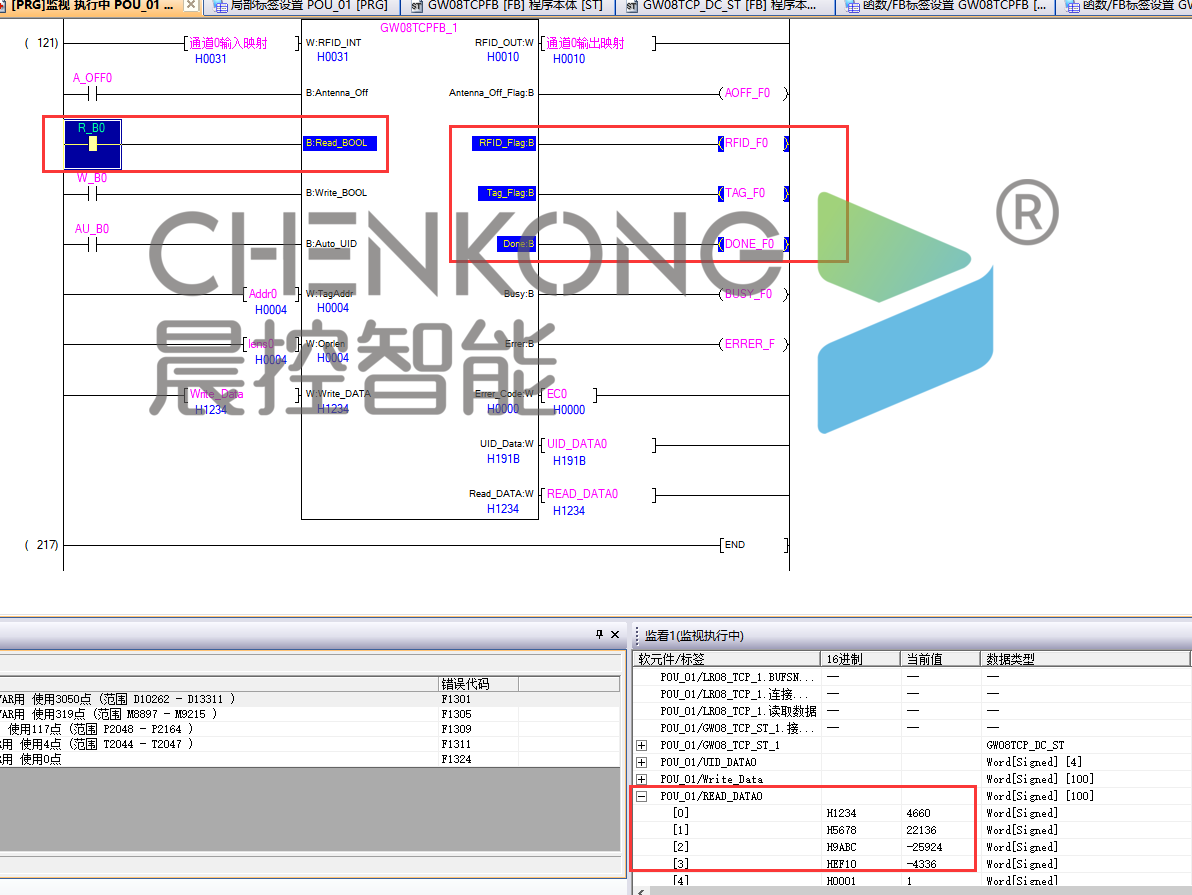

(3) 读数据操作
有标签时候，置位Read_BOOL
等待Done置位，即读取完成
数据缓存在READ_DATA中
