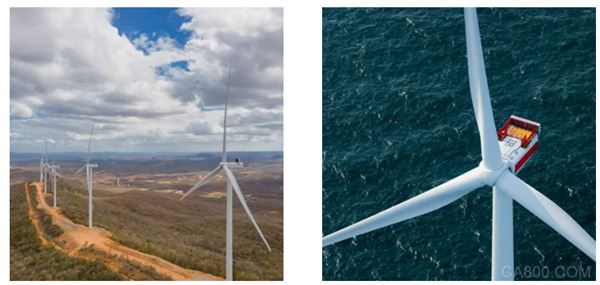

随着全球新能源汽车及AI算法的持续增长，电力需求持续增长，风力发电是可持续的发展方向之一。风力发电是利用风能驱动风机叶片旋转，通过传动系统带动发电机将机械能转化为电能的过程。作为清洁可再生能源，它具有无污染、资源丰富等优势，但存在间歇性、噪声和生态影响等缺点。全球风电装机容量持续增长，成为能源转型的重要力量，需配合储能技术提升稳定性。

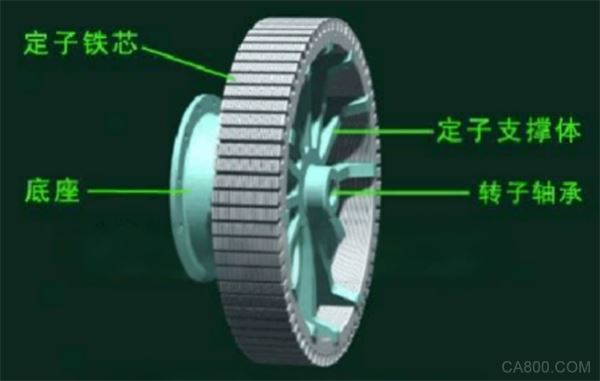

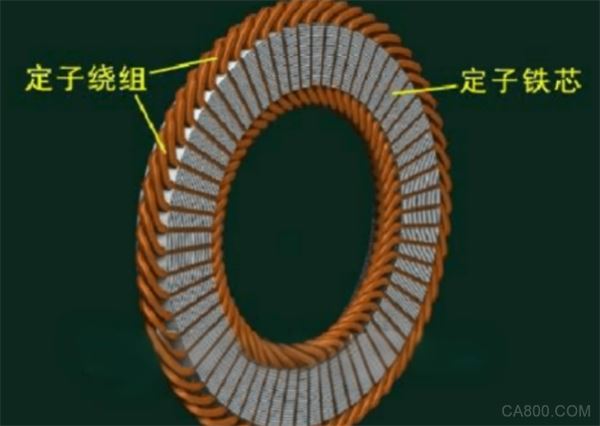

定子和转子冲片模具用于生产风力发电机核心部件——定子和转子的硅钢片。模具通过精密冲压形成叠片，确保铁芯的高磁导率和低损耗，直接影响发电机的效率和可靠性。其高精度加工是风力发电机制造的关键环节，决定了电机性能、寿命及能量转换效率。
本文智凯数控小编，将会对ZKA500中走丝线切割机床在加工定子和转子冲片模具中的电加工原理，行业标准，电加工设备，加工流程，加工过程注意事项环节做出详细参数，为加工厂家和试样检测机构提供参考。
一：电加工原理
中走丝线切割机床加工定子和转子冲片模具的电加工原理是基于电火花放电腐蚀：
1.放电蚀除：钼丝（电极）与模具工件（导电材料）间施加高频脉冲电压，形成电离通道，产生瞬时高温（约10000℃），局部熔化和气化工件材料。
2.冷却排屑：冷却液冲刷蚀除的金属微粒，并恢复绝缘状态，确保持续放电。
3.轨迹控制：数控系统精确控制钼丝按程序路径运动，逐步切割出模具的复杂型孔或轮廓。
二、行业标准
定子和转子冲片模具的生产需符合以下主要标准：
行业标准
1.JB/T 58211-2021《电机冲片模具 技术条件》——规定模具材料、精度、寿命等要求。
2.JB/T 10975-2010《电机铁芯级进模 技术条件》——适用于高速冲压级进模的制造与验收。
国家标准
1.GB/T 14662-2016《冲模技术条件》——通用冲压模具的制造标准。
2.GB/T 1800-2020《产品几何技术规范（GPS） 极限与配合》——涉及模具尺寸公差。
3.GB/T 13914-2013《冲压件尺寸公差》——影响冲片精度。
国际参考标准
IEC 60034（旋转电机标准）——间接影响冲片模具的电磁性能要求。
这些标准确保模具精度（±0.01mm）、寿命（百万冲次以上）及冲片一致性，满足高效电机需求。
三、电加工设备
1. 设备选择

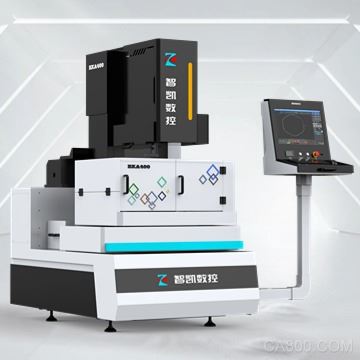

智凯ZKA500高精度线切割中走丝
2. 设备参数
行程：有效加工行程400*500
锥度：±6°/±15°
最大加工效率：≥300mm²/H
表面光洁度：Ra0.8μm（多次切割）
精度：±0.003mm
系统：系统支持Windows10及以上操作系统
画图：支持多种画图文件导入
精度高：四轴螺距补偿，六轴数控
3. 定制夹具
精准定位、高效装夹、防变形控制、寿命延长
四、加工流程
1.编程准备
导入模具CAD图纸，生成加工路径，设定放电参数（脉宽、间隔、电流）。
2.装夹定位
将模具钢坯固定在机床工作台，校正垂直度（≤0.01mm），穿钼丝并张紧。
3.精密切割
启动线切割，钼丝高频放电蚀除材料，冷却液冲屑，完成定转子冲模的槽型、孔位加工，精度达±0.003mm。
4.质检验收
测量关键尺寸（投影仪/CMM），检查表面粗糙度（Ra≤0.8μm），确保符合JB/T 58211标准。
五、注意事项
1.材料选择：模具钢（如Cr12MoV）需预加工退火，减少内应力，避免切割变形。
2.参数优化：根据材料厚度调整脉宽、电流，厚料（>50mm）采用分层切割，防止断丝。
3.钼丝维护：定期检查张力（10-15N）和损耗，及时更换磨损钼丝，保证切割精度。
4.冷却液管理：保持浓度（10%-15%）和清洁度，避免杂质导致放电不稳定。
5.防锈处理：加工后及时清洗、防锈，避免冲模生锈影响冲片质量。
以上就是关于风力发电机定子/转子冲片模具线切割加工的技术分享！通过智凯中走丝机床的高精度切割（±0.003mm），可确保模具寿命超百万冲次，并满足JB/T 58211等行业标准。 您是否还想了解：冲模材料选择（Cr12MoV vs SKD11）、级进模设计要点（步距精度、导正优化）、其他部件加工（主轴轴承座/齿轮箱壳体/偏航齿圈）的镗铣、磨削工艺？关注【智凯数控】，获取更多风电零部件加工解决方案！我们将持续分享：模具线切割参数库（厚板/异形孔技巧）、冲片毛刺控制（刃口间隙优化方案）、风电大型结构件（塔筒法兰/轮毂）的五轴加工案例！
