晨控CK-GW08S与欧姆龙PLC配置Ethernet/IP通讯连接手册

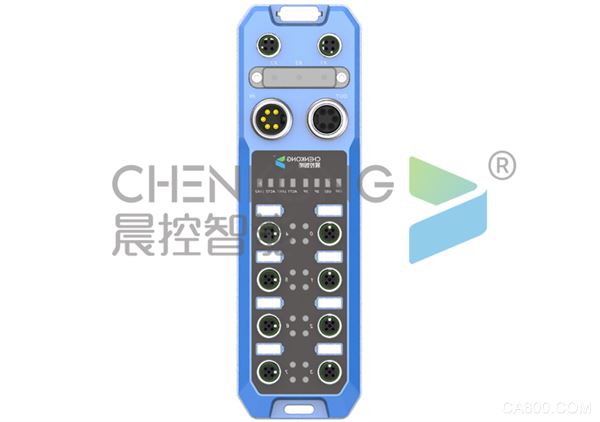

CK-GW08S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。
本期主题：围绕CK-GW08S系列产品的Ethernet/IP通讯协议与欧姆龙PLC进行通讯配置说明。
0、准备阶段
l 编程软件：Sysmac Studio
l 多通道网关控制器：CK-GW08S-EIP
l 工业RFID读写器：CK-FR03-A01
l PLC：欧姆龙PLC
l 通讯协议：Ethernet/IP
l 连接方式：以太网
1、配置IP

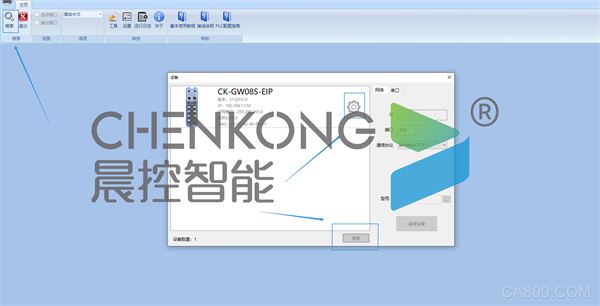

l 打开RFID_TOOL，进入搜索窗口
l 点击搜索
l 点击搜索出来的设备上的齿轮按钮，修改ip。
2、添加变量

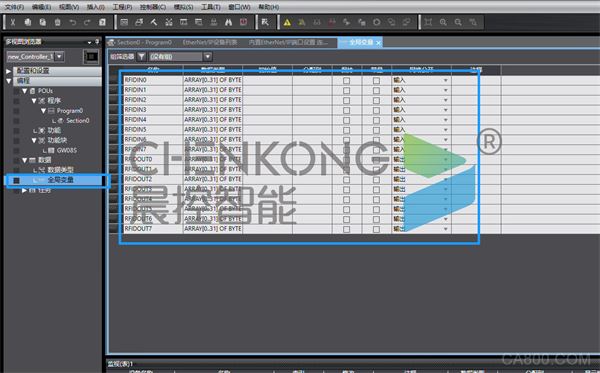

在全局变量中建立16个32字节数组（输入输出各8个）
3、打开EtherNet/IP设置

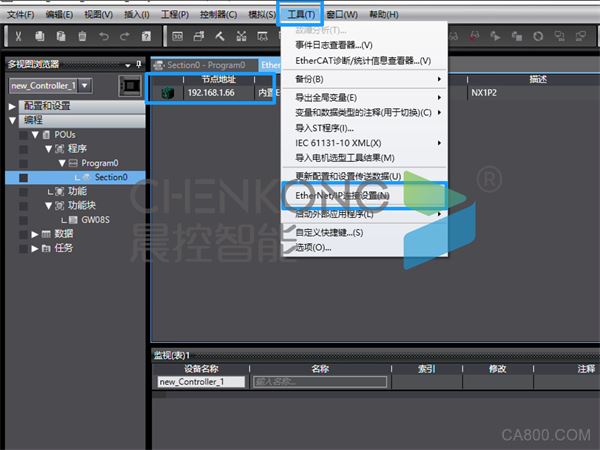

点击工具中的EtherNet/IP设置

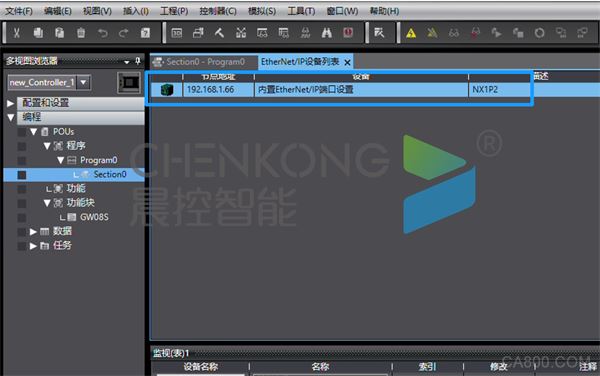

选择对于PLC双击进入PLC EtherNet/IP设置页面
4、添加标签组
创建标签组，将刚刚添加的全局变量添加到标签组中（输入输出都需要创建添加）
5、添加设备EDS文件

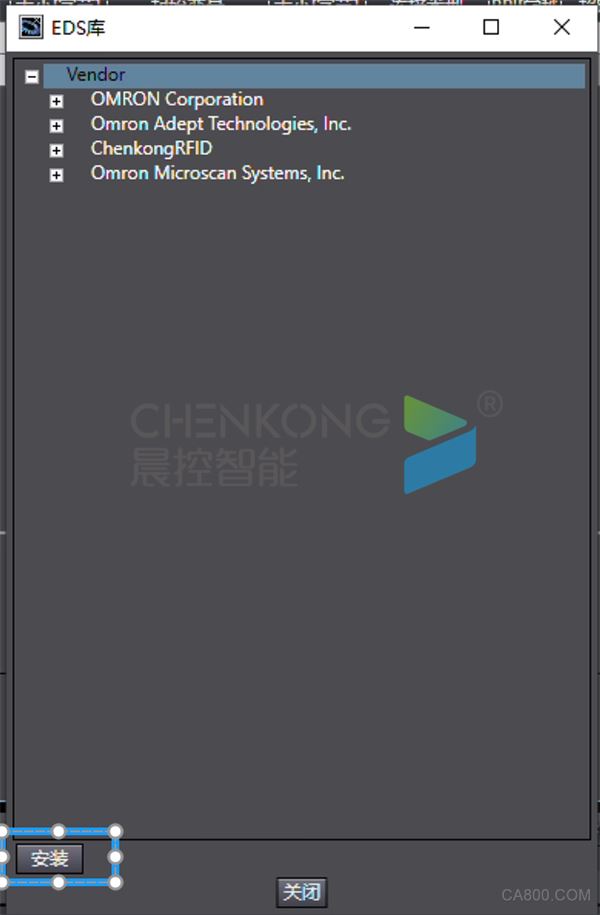

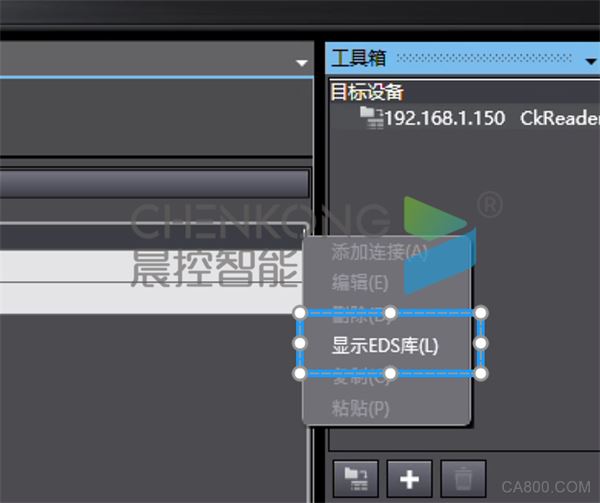

右键右边工具箱空白处，点击显示EDS库
在EDS库中点击安装，选择EDS文件添加
6、添加设备

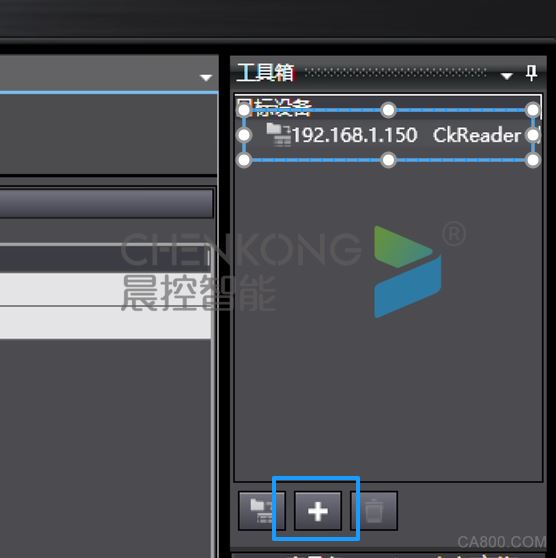

在工具箱中点击加号，选择刚刚添加的设备文件，添加设备
7、设置设备映射
双击添加刚刚设置设备

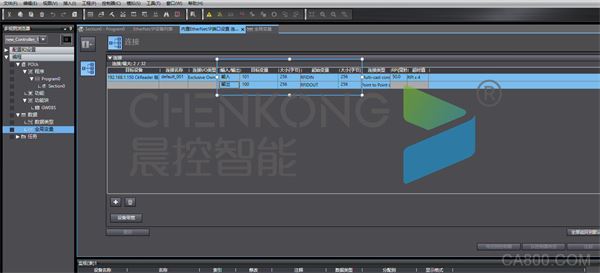

设置256字节映射内存

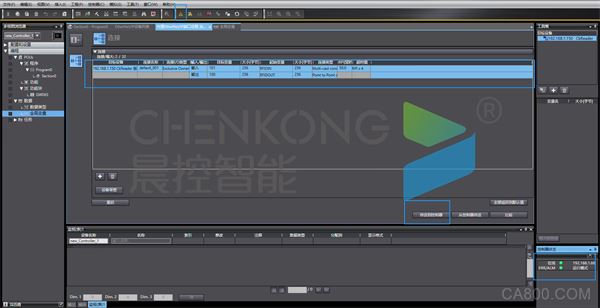

8、下载配置
点击PLC在线
传送到控制器将配置下载到PLC程序中
9、功能块说明：

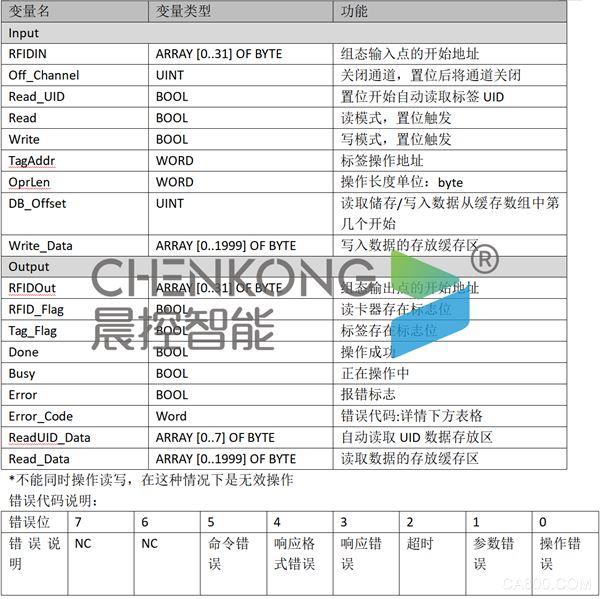

功能块引脚说明

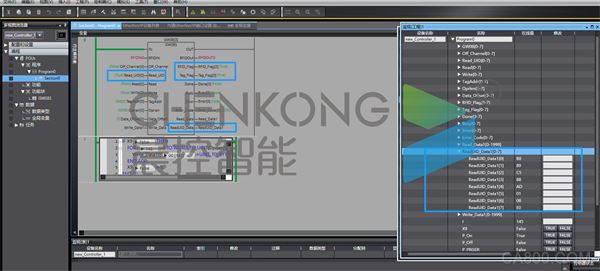

读UID数据：
置位Read_UID
在标签在位时自动读取标签的uid数据
读取的数据换成在UID缓存区中

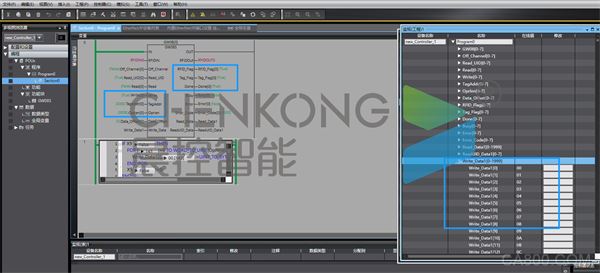

写入用户数据操作
将需要写入的数据的放到写入缓存区
置位write
等待done完成，即写入完成

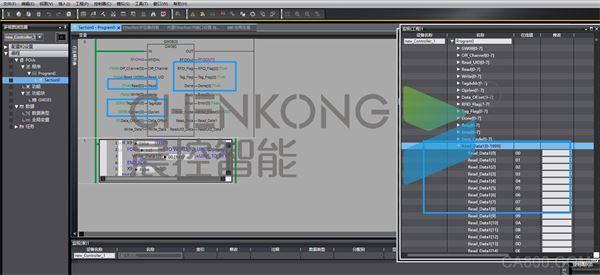

读取用户数据操作
置位write
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
