晨控CK-FR09EIP与汇川H5U系列PLC配置EtherNet/IP通讯连接手册

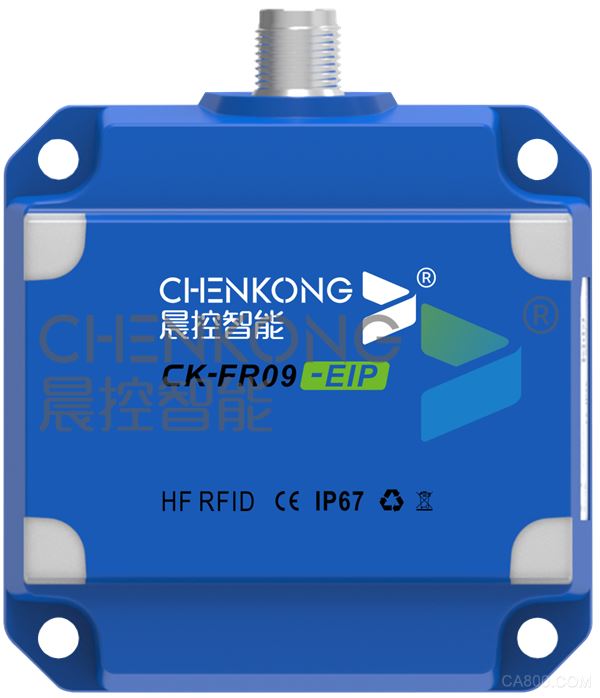

CK-FR09-EIP是一款基于射频识别技术的高频RFID标签读卡器，比常规读卡器具有更远的识别距离，射频功率可调，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
本期主题：围绕CK-FR09产品的EtherNet/IP通讯协议与汇川AC801系列PLC进行通讯配置说明。
零、准备阶段
l 编程软件：AutoShop
l 工业RFID读写器：CK-FR09-EIP
l PLC型号：H5U
l 通讯协议：EtherNet/IP
l 连接方式：以太网
一、读卡器配置设置：
1、连接读卡器

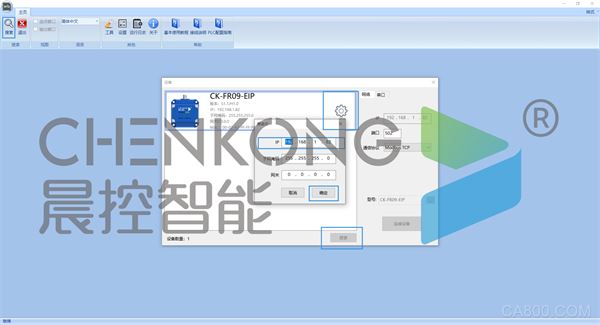

l 打开配置软件点击搜索－－->刷新
l 等待刷新出设备，双击设备连接
l 注：搜索设备出来后，可以点击齿轮修改设备IP地址

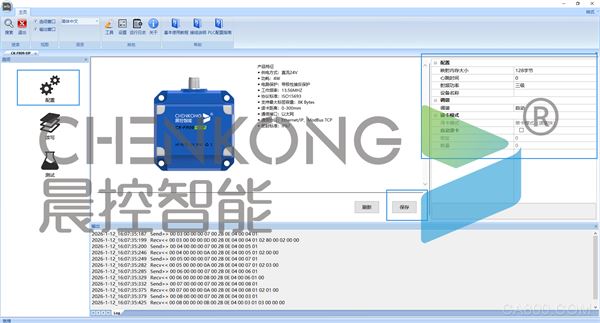

2、修改配置
l 将映射内存修改为128字节，点击保存
l 重启读卡器设置成功
（还可在此处更改功率大小等配置）
二、PLC配置连接
1、添加XML设备文件

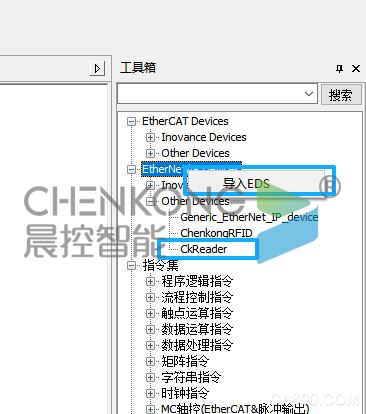

l 右侧工具箱中右键EtherNet/IP Devices,导入设备EDS
l 选择设备EDS文件，确定导入
2、添加设备
l 双击添加新加入的设备文件

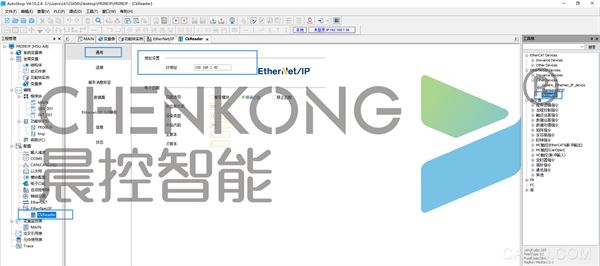

l 点击进入刚刚添加的设备，在通用处填写IP地址

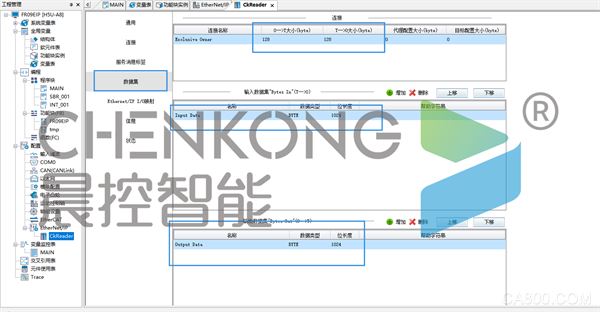

3、设置映射内存
l 点击数据集中输入输出数据集分别设置一个BYTE数据类型，位长度为1024位数据集

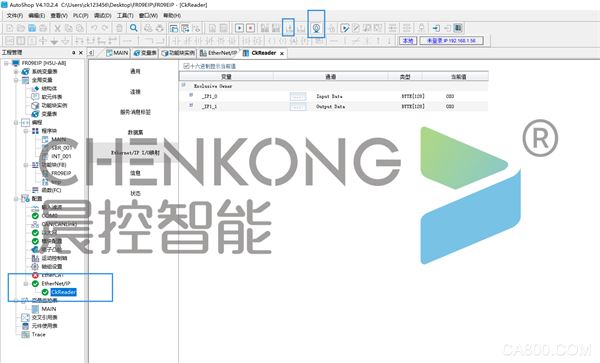

4、连接完成
l 下载配置到PLC，在线PLC，即可连接完成
5、功能块说明

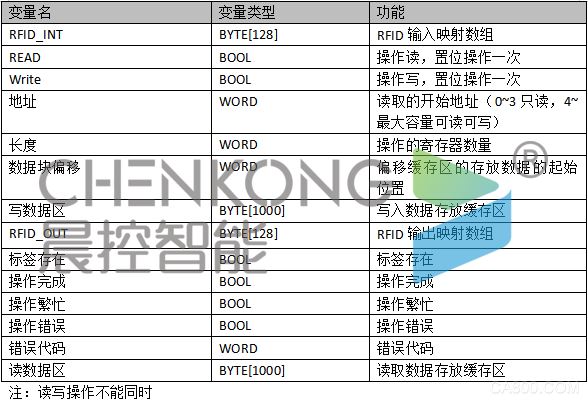

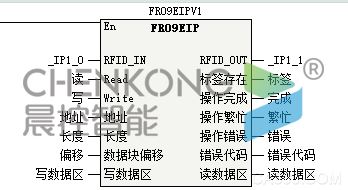

（1）功能块引脚说明

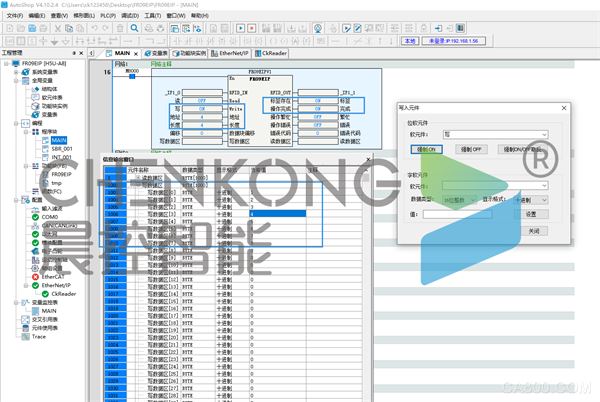

（2）写操作
l 将需要写入数据缓存写在写数据区里
l 触发置位写操作，等待操作完成即写入完成

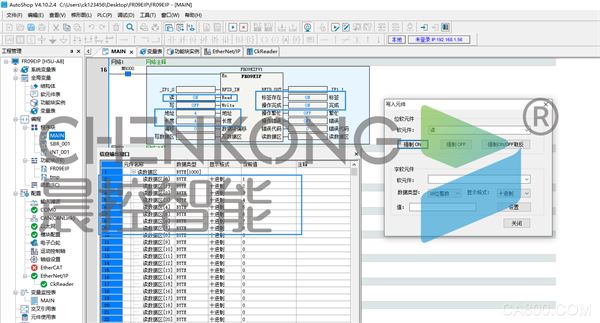

（3）读取数据操作
l 触发置位读操作
l 等待操作完成置1，即可读取完成
l 读取的数据缓存在读数据区中
