深圳扬兴科技有限公司应用案例

方波的平均电压为高电平与低电平的中间值，但此方法无法反映真实峰峰值

晶振电路本质上是一个交流振荡电路。当晶振未起振时，两端会静止在一个中间电位，通常接近电源电压的一半。万用表测得的是稳定的直流电压，因此没有压差。这种情况一般是：晶振没起振，并不是短路。

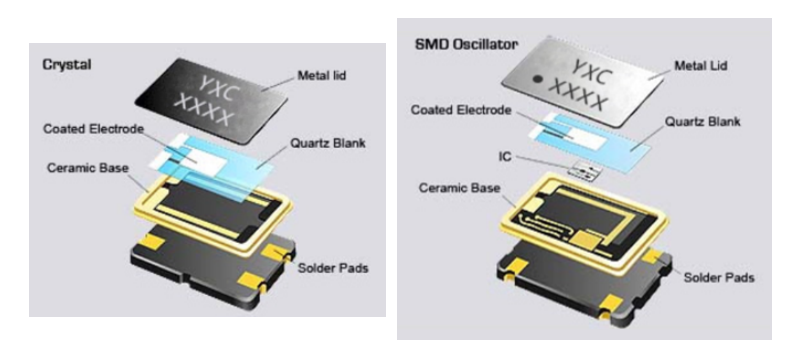

晶振一般是指石英晶体振荡器和石英晶体谐振器两种，也可以直接叫晶体振荡器。都是利用石英晶体的压电效应制作而成。

晶振辨别方法总体为两种：第一种是肉眼识别法（晶振外观识别、印字标识识别、晶振包装风格）；第二种是万用表检测法；

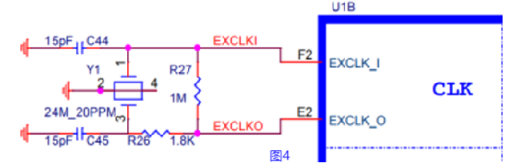

在晶体的振荡电路中一般会设计两个电阻，一个是跨接在晶振两端，叫做反馈电阻Rf；一个接在IC的输出端，叫做限流电阻RD;同晶体相连旁接的电容称之为负载匹配电容，通过调整容值的大小可以改变振荡电路的频率，而这些波形频率测试就可以观察的到。
