在精密制造业中，旋转体零件——如轴类、套类、齿轮及联轴器——往往承担着设备中“核心传动”的角色。其几何参数（包括直径、圆度、跳动、同心度、倒角角度等）直接决定了传动的平稳性和装配精度。随着生产节拍不断加快，传统接触式检测方式不仅效率低、易磨损零件表面，还难以全面反映批量零件的统计特征，“旋转体的几何参数批量测量”正在成为智能制造领域的重要难题。
传统测量方法多依赖人工或半自动量具进行抽样检测，虽然能获得单件的高精度结果，但无法实时反馈生产波动。而三坐标测量机虽然精度极高，却不适合生产线上的高速批量检测。光学测量技术的引入，为解决这一矛盾提供了一种理想的技术路径。利用光的阴影成像原理，可以在非接触状态下快速获取零件外形廓线，实现亚微米级的几何计算。更重要的是，这类系统可与机器人、上位控制系统进行联动，实现无人值守运行。

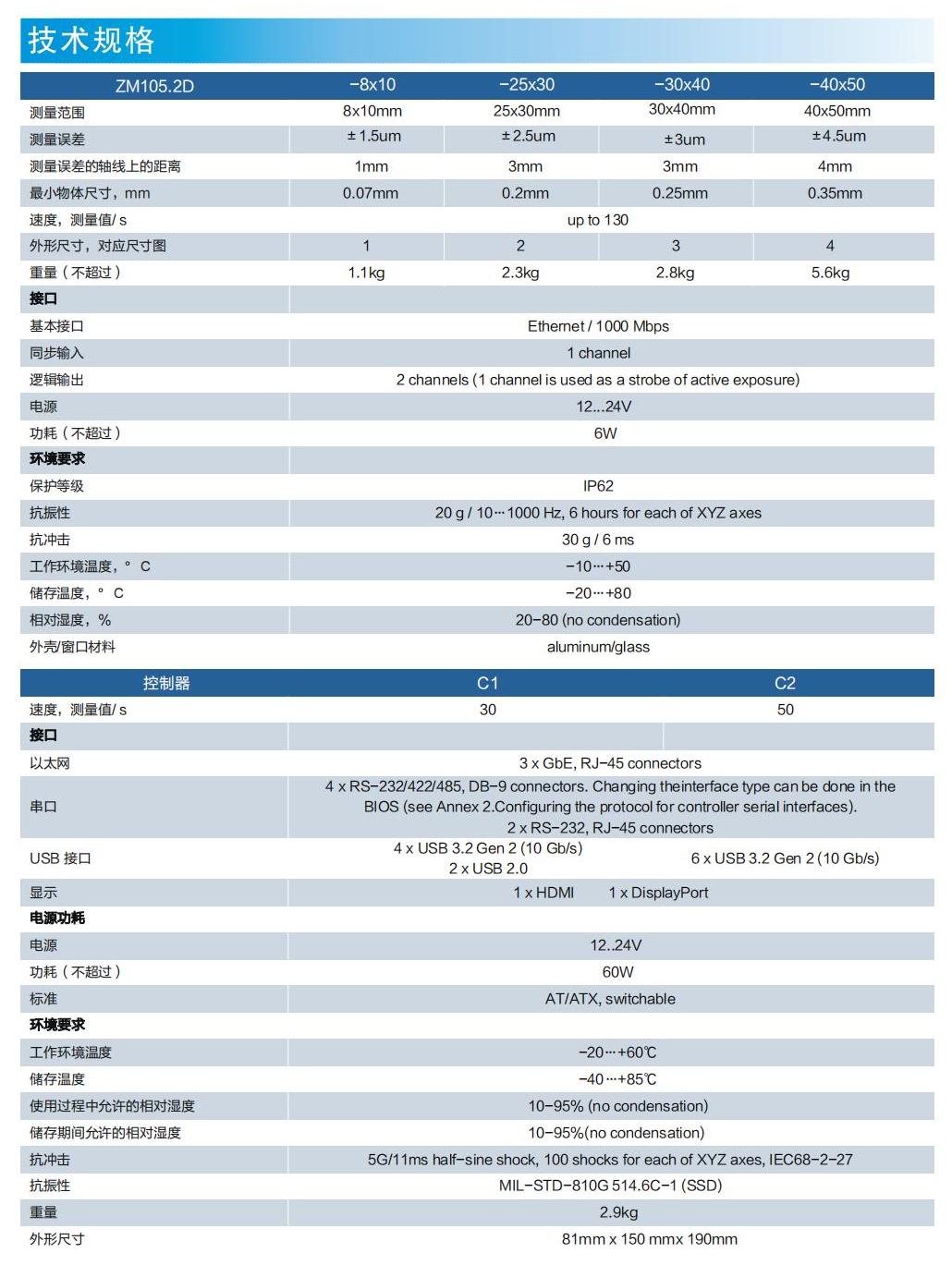

英国真尚有公司的 ZM105.2D 二维投影尺寸测量仪 正是在这一背景下脱颖而出的代表性设备。该仪器基于非接触式二维光学投影原理，利用高分辨率 CMOS 探测器对被测零件的光学阴影轮廓进行扫描，通过几何解析获得直径、线性尺寸、跳动、螺纹轮廓及几何公差等多项关键参数。
在针对旋转体测量的方案中，ZM105.2D 被集成进机器人测量单元中，用以精密测量旋转工件的多维形貌。系统配备带真空吸持的旋转工作台，机器人自动取放工件后，测量仪通过 CiA 402 电机控制模块 实现旋转与采样同步，并利用 “跳动和同心度”智能模块 自动提取旋转过程中的关键几何误差参数。不仅如此，仪器还支持 OPC UA 与 S7 通信协议，可与工厂的 MES 或 PLC 系统进行无缝数据交互，实现结果实时上传与质量追溯。
在性能层面，ZM105.2D 的优势体现在其非接触高速测量特性——标准型号每秒可完成多达 130 次测量，大幅超过传统视觉测量设备，使线上批量检测成为可能。其次，其高精度二维阴影成像系统（测量精度可优于 ±1 微米）保障了对细微尺寸变化的可靠识别；而模块化智能算法系统则允许用户依据不同零件结构，自行创建、修改测量逻辑，实现“一个平台，测无数种类”的灵活检测方案。
目前，该系统已在多个高端旋转体零件生产线中稳定运行，用于批量监测直径、跳动及倒角角度。应用实践表明，ZM105.2D 的引入不仅使检测效率提升了数倍，更使测量数据成为工艺控制的实时依据。光学测量，正在让“尺寸检测”从终检手段，变成生产链的“智能眼睛”——精准地捕捉每一个微米差异，为制造质量提供真实的数字化映像。
针对特殊应用，市场上绝大多数品牌不支持定制或者无法小批量定制，有些即使能定制但费用高昂，而英国真尚有持续提供小批量、低成本定制传感器或方案，既满足了项目的特殊要求，又兼顾了低成本，直接促成了多个项目的成功。
