一、概   述  13651191826

YK-33安（伏）时计智能测控仪是是直流电量测量控制的智能化仪表，用以对直流电量工作的安（伏）培小时数进行累计监测，及时掌握溶液主要成分的消耗量及镀层厚度，自动并按设定的安（伏）培时周期控制计量泵工作实现溶液成分的补加。本装置采用微处理器进行采样计算，具有精度高、性能稳定、操作方便等特点。广泛适用于电镀、电解、蓄电池、印刷线路板等行业。对实现生产的科学化管理意义重大。

二、主要用途

1、  作为库仑计测量溶液的有效值；

    2、通过安（伏）时量及时间的测量，掌握电镀镀层的厚度；

    3、掌握溶液中主盐及添加剂的消耗量，按设定的安（伏）时周期控制计量泵工作实现溶液成分的添加；

4、在电解生产中准确控制电解析出量；

5、在电池充放电中，测量充电电量及放电电量。

三、 主要功能

  1、显示功能：实时电压值、周期累计安（伏）时数、总累计安（伏）时数；

  2、报警功能：周期累积报警；

    3、输出功能：按设定的安时周期输出继电器延时信号；

4、断电存储：断电时保持原有数据；

5、功能转换：可作为安（伏）培小时计或安（伏）培分钟计使用；

6、通讯接口：可配隔离RS232/485输出接口。

四、主要技术指标：

基本误差：0.2％FS±1个字

输入信号：分流器信号0-75mV、0-50mV、0-100mV，DC0~300V

输    出：继电器输出触点容量  AC220V/3A

电    源：开关电源 AC85V～260V  或DC12V DC24V

功    耗：4W

环境温度：0～50℃环境湿度：<85％RH

尺    寸： 160mm×80mm×125mm

开    孔：150×75mm

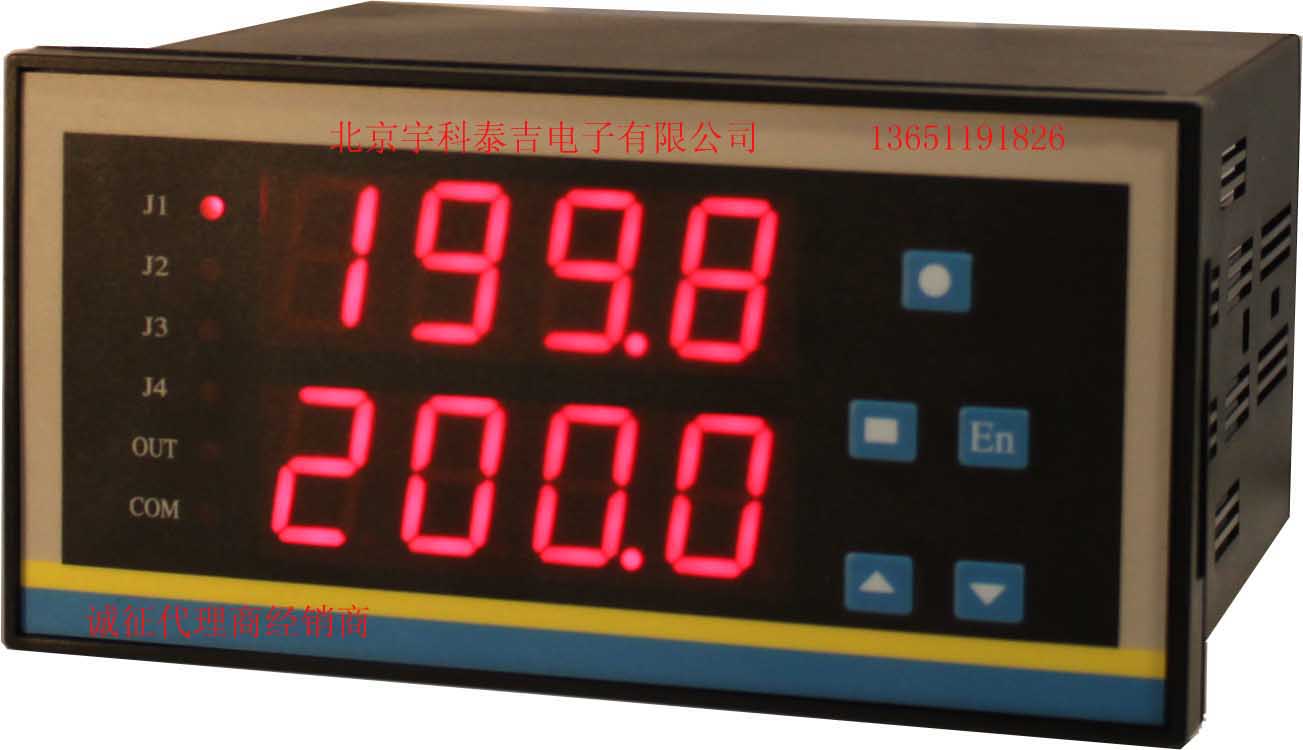

五、面板说明

(一）面板说明

J1-J1报警灯

J2-J2报警灯

OUT-输出指示灯

COM-通讯指示灯

工作状态下，上排显示周期累计值，下排显示实时测量值。按住▼键显示总累计安时数（总累计安时数可累计八位，上排为高四位，下排为低四位）。当周期报警时，继电器常开点闭合，J1灯亮。

设定状态下，上排显示参数提示符，下排显示对应的设定值。

(二）按键功能

En—在设定状态时，用于存贮参数的新设定值并进入下一设定参数

▲—在设定状态时，用于增加设定值。

▼—在设定状态时，用于减少设定值，工作状态下，按住▼键显示总累计安时数。

?—在设定过程中，按一下返回上一次设定操作，按下不动约2秒钟则退出设定状态。工作状态下，按该键进入累计清零状态。
