一、概述
智能通讯测控仪是通过两个独立的串口读取用户设备的数据，将数据显示出来，并对数据处理报警、变送输出等功能。可以带多个继电器报警，多个模拟量输出。仪表采用微处理器进行采集计算，数字D/A，具有精度高、性能稳定、操作方便等特点。使用开关电源，宽电压范围，各组控制互相隔离。
二、主要技术指标：
基本误差：通讯读取，数字信号，无误差。
输入信号：两路隔离RS485
输 出：继电器输出触点容量 AC220V/2A
变送输出：4～20mA、0～10/20mA（负载电阻≤250Ω）
1～5V、0～5V、0～10V
电 源：开关电源 AC85V～265V 或DC12V、DC24V用户可选
功 耗：4W
环境温度：0～50℃
环境湿度：<85％RH
三、型号说明
|
型 谱 |
说 明 |
|
YK-102 |
|
智能双串口测控仪 |
|
|
A |
|
横式160×80×125mm开孔150×75 |
| A/S |
|
竖式80×160×125mm开孔75×150 |
| B |
|
方式96×96×110 mm开孔90×90 |
| C |
|
横式96×48×110 mm开孔90×42 |
| C/S |
|
竖式48×96×110 mm开孔42×90 |
| D |
|
方式72×72×110 mm开孔67×67 |
|
第一路通讯输入 |
R |
|
串行通讯RS232 |
| S |
|
串行通讯RS485 |
|
第二路通讯输入 |
R |
|
串行通讯RS232 |
| S |
|
串行通讯RS485 |
|
第一路报警输出 |
J□ |
可定做8路继电器 |
J0-J8，0-8点报警 |
| K□ |
可定做8路SSR输出 |
K0-K8，0-8个SSR输出 |
|
第二路报警输出 |
J□ |
可定做8路继电器 |
J0-J8，0-8点报警 |
| K□ |
可定做8路SSR输出 |
K0-K8，0-8个SSR输出 |
|
第一路变送输出 |
O1～O5 |
参见下表变送输出 |
|
第二路变送输出 |
O1～O5 |
参见下表变送输出 |
|
供电电源 |
|
85~265VAC供电或110~300VDC |
| W |
10~40VDC供电 |
|
|
|
|
|
|
变送输出
|
O1 |
O2 |
O3 |
O4 |
O5 |
|
4-20mA |
0-10mA |
1-5V |
0-5V |
0-10V |
型号举例：YK-102ASSJ2J2O1O1

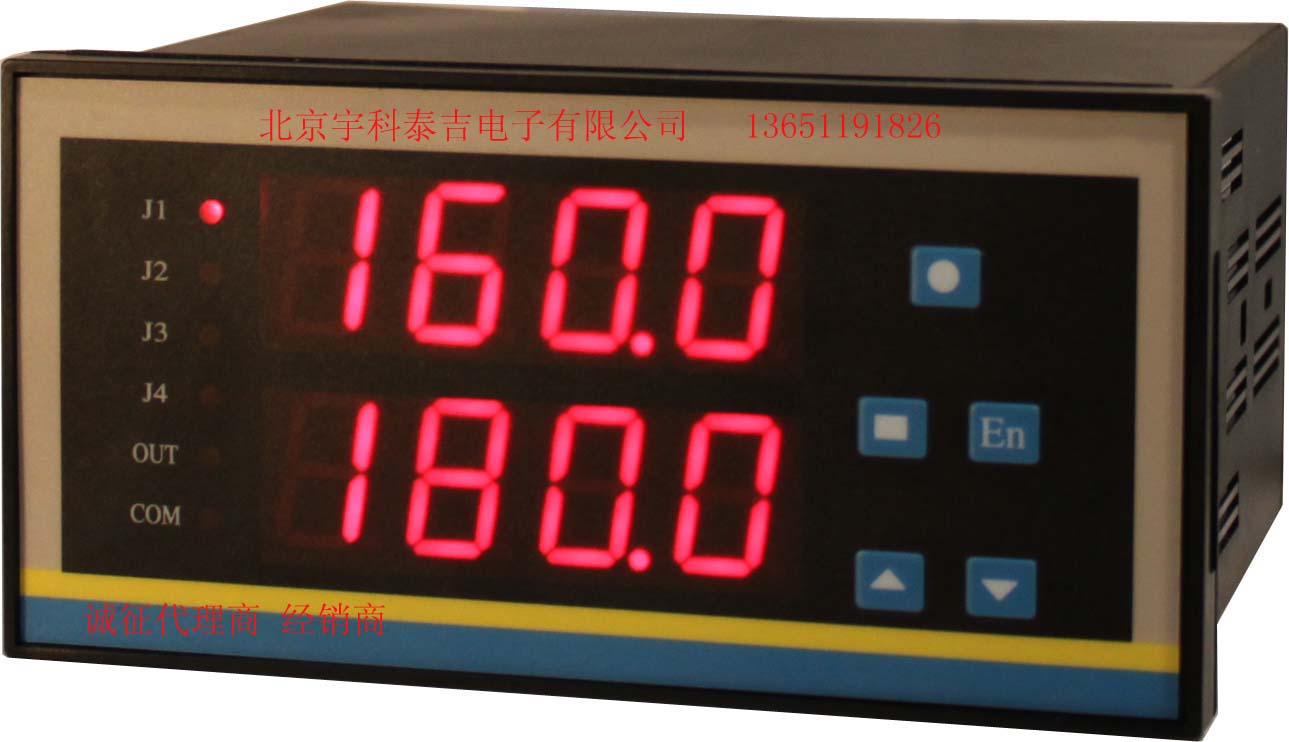

YK-102系列智能双串口测试仪，外表尺寸160×80×125mm，两路RS485接口输入，双排4位LED显示，每路带两个继电器报警控制输出，每路带一个4～20mA变送输出，仪表供电电源85~265VAC。
