一、概述

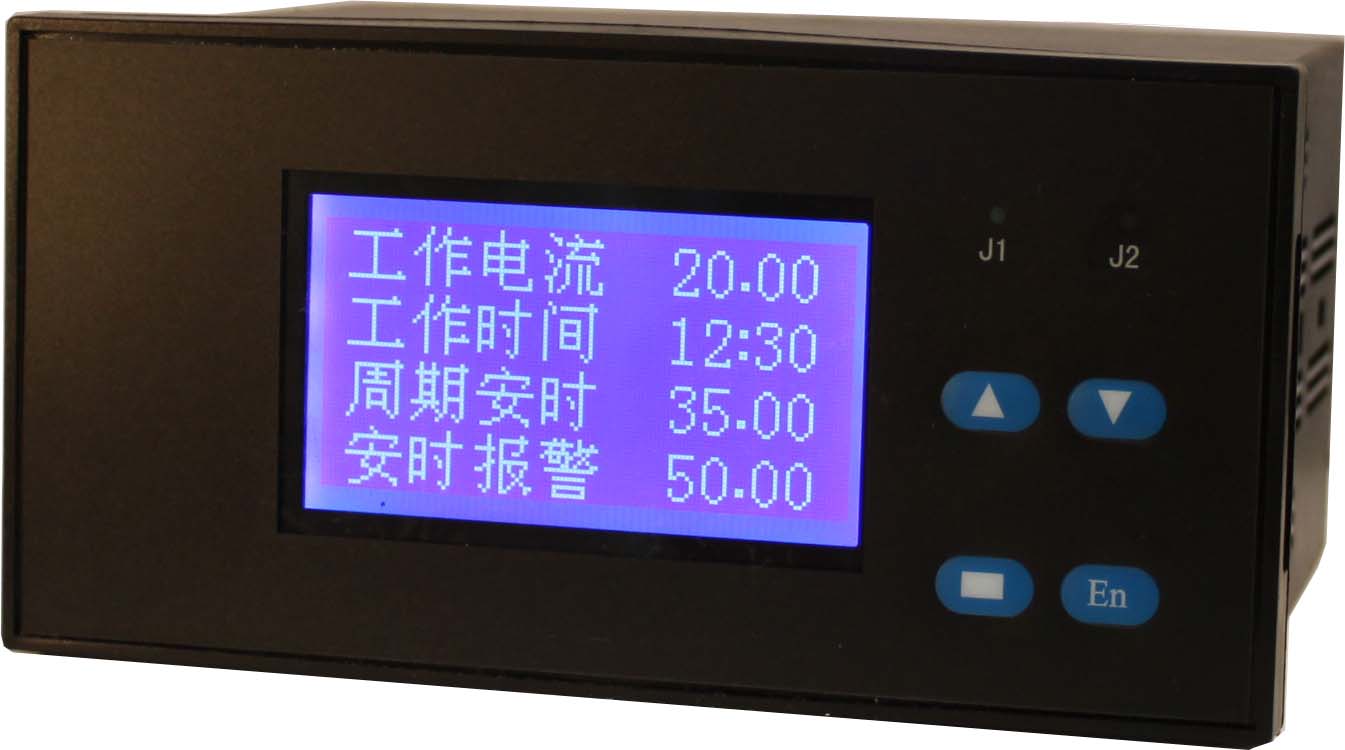

安时计（电镀表）智能测控仪是是直流电量测量控制的智能化仪表，用以对直流电量工作的安培小时数进行累计监测，及时掌握溶液主要成分的消耗量及镀层厚度，自动并按设定的安时周期控制计量泵工作实现溶液成分的补加。本装置采用微处理器进行采样计算，具有精度高、性能稳定、操作方便等特点。广泛适用于电镀、电解、蓄电池、印刷线路板等行业。对实现生产的科学化管理意义重大。

二、主要用途

1、作为库仑计测量溶液的有效值；

    2、通过安时量及时间的测量，掌握电镀镀层的厚度；

    3、掌握溶液中主盐及添加剂的消耗量，按设定的安时周期控制计量泵工作实现溶液成分的添加；

4、在电解生产中准确控制电解析出量；

5、在电池充放电中，测量充电电量及放电电量。

三、 主要功能

  1、显示功能：工作时间时显示总累计安时数、周期累计安时数、每次工作时间、周期安时设定值；

  2、报警功能：设定分流器每次工作时间，蜂鸣器报警；

  3、输出功能：按设定的安时周期输出继电器延时信号；

4、断电存储：断电时保持原有数据，通电后在此数据基础上继续工作；

5、功能转换：可作为安培小时计或安培分钟计使用；

6、通讯接口：可配隔离RS232/485输出接口。

7、精度设定：累计安时数和工作电流可设定显示精度（小数点位数）

四、主要技术指标：

基本误差：0.2％FS±1个字

分 辨 力：1、0.1

输入信号：分流器信号0-75mV、0-50mV、0-100mV，其它信号需用户订货时说明

输    出：继电器输出触点容量  AC220V/3A

电    源：开关电源 AC85V～260V  或DC12V DC24V

功    耗：4W

环境温度：0～50℃

环境湿度：<85％RH

尺    寸： 160mm×80mm×125mm

开    孔：152×76mm
