CPU H212（CTH2 212-1AD20-0X16）

CPU H212（CTH2 212-1AD20-0X16）

分  类：分布式I/O

品  牌：CO-TRUST-科创思

厂  商：深圳市合信自动化技术有限公司

型  号：CPU H212（CTH2 212-1AD20-0X16）

相关行业：

发布时间：2025-07-17 10:57 浏览人数：人

最新产品

    产品详情
    参数
    包装
    规格参数订货号
    经济型CPU H212;32KB程序空间/8KB数据空间，24VDC电源，8DI/8DO(晶体管源型输出，0.5A；端子排列上入下出)；本机1个百兆网口（支持MICO远程），1个RS485口（支持PPI、MODBUS_RTU通讯),1个扩展卡槽支持扩展模拟量扩展板（2AI1AO或4AI2AO），不支持RS485扩展板、CAN扩展板，不支持模块扩展；支持4*50k单相/1*30k双相HSC；支持2*50KHz（Pulse/Dir，方向点可选择不使用）。CTH2 212-1AD20-0X16



    CPU H212
    规格项目8DI/8DO晶体管8DI/8DO继电器
    综合特性
    尺寸（宽×高×深）96×72×80mm
    功耗5W7W
    程序存储器24KB+8KB（保密库）
    数据存储器8KB
    掉电存储器8KB
    数据保存FlashROM（永久保存）
    最大扩展模块数不支持
    最大数字量12DI/12DO（通过新扩展板适配）
    最大模拟量4AI/2AQ（通过扩展板适配）
    电源特性
    额定输入电压DC24VAC220V
    输入电压范围20.4V~28.8V DC85 V~265V AC
    冲击电流6A @ 28.8VDC8A @ 264VAC
    隔离（现场与逻辑）无AC供电：1500V AC
    保持时间（掉电）10ms以上10ms/20ms以上，120/240V AC
    +5V电源输出扩展总线不支持
    BD扩展板总线200mA（有开关控制）
    通信10mA 100R电阻
    传感器+24V电源输出无电压范围：20.4~28.8V DC
    额定电流：300mA
    纹波噪声：峰-峰值小于1V (<10MHz)
    隔离(传感器与逻辑)：不隔离
    电源告警电源不足15V告警，报警位SM195.1
    常规特性
    定时器总数1ms4个
    10ms16个
    100ms236个
    计数器256个
    累加器4个
    内存存贮器位256位
    内存存储位掉电保持时间永久保持
    局部存储区（L）64字节独立
    顺序控制继电器（S)256位
    时间中断2个1ms分辨率
    边沿中断4个上升沿和/或4个下降沿（I0.0，I0.1，I0.2，I0.3）
    布尔量运算执行时间≤0.15µs
    浮点运算执行时间≤6.2µs
    实时时钟内置，时钟出厂不支持掉电保持，可配置纽扣电池
    BD扩展板接口数1个，支持模拟量扩展板
    系统指示灯LINK/ACT指示灯（绿色）ON：连接
    Blinking：传输
    OFF：断开
    备注：Blinking：间隔200毫秒闪1次。
    RMC指示灯（绿色）ON：CPU与远程服务器通讯成功（Ethernet通信口参数已正确配置）
    OFF：与远程服务器通讯失败或禁止与远程服务器通讯
    SF/DIAG指示灯（红色）ON：有系统故障
    OFF：没有系统故障
    RUN指示灯（绿色）ON：运行
    OFF：停止
    STOP指示灯（黄色）ON：运行
    OFF：停止
    数字量输入指示灯（绿色）ON：有信号输入
    OFF：无信号输入
    数字量输出指示灯（绿色）ON：有信号输出
    OFF：无信号输出
    运行开关RUN/STOP
    外接电池接口不支持，可配置纽扣电池，报警位SM195.0
    编程卡支持
    存储卡不支持
    运控功能⽀持单轴运控
    （如定位、速度和回原等）功能    		无
    集成的通信功能（PPI/自由口）
    通讯接口1个通信口（PPI从站与自由口模式可切换）
    PORT0：PPI/自由口，标准RS485电平
    PPI波特率(baud)9.6k、19.2k和187.5k
    自由口波特率(baud)1.2k ~ 115.2k，内置Modbus RTU主站/从站功能
    最大站点数每段32个站，每个网络126个站
    最大主站数32
    点到点(PPI主站模式)是(NETR/NETW)，每条指令最多读/写200字节，同一时刻允许有8条读写指令
    MPI连接一个MPI从站最多连接8个MPI主站
    协议类型连接 PC 下载/上传/监控
    连接上位机、人机界面编程或调试
    标准MODBUSASCI/RTU通讯、自由格式通讯
    协议连接数传输数量Modbus_RTU 主站/从站：每次只能进行一次数据传输，240个字节
    每段
    最大电缆长度    		使用隔离中继器波特率为187.5k时1000米，38.4k时1200米
    未使用隔离中继器50米
    以太网通信功能
    通信接口1个标配以太网口
    通信标准符合IEEE802.3
    传输速度10Mbps/100Mbps自适应
    自适应交叉连接支持
    硬件接口RJ45
    协议类型UDP，TCP/IP
    配置方式通过编程软件MagicWorks PLC下载网络块进行配置
    协议类型UDP_PPI协议
    Modbus TCP/IP主从站协议
    S7主从站协议
    Socket
    支持PLC间以太网通信
    支持MiCo以太网编程
    最大连接数8个UDP/PPI不分主从
    8个TCP/Modbus不分主从
    16个Socket连接，UDP和TCP各8个
    8个S7协议，不分主从站
    最大单次传输数据UDP/PPI每次操作最多200字节
    TCP/Modbus每次操作最多240字节
    Socket每次操作最多512字节
    S7协议每次操作最多200字节
    通信电缆长度100M，电缆类型：CAT5e标准以上
    隔离通信口隔离
    IP地址复位功能2秒内连续拨5次运行开关
    升级固件功能只支持串口升级
    I/O特性
    本机数字量输入点数8
    输入类型漏型/源型
    本机数字量输出点数8
    输出类型固态-MOSFET，源型继电器-干触点
    数字量输入特性
    额定电压24 VDC
    输入电压范围20.4~28.8 VDC
    浪涌电压35 VDC，持续0.5s
    逻辑1信号（最小）15V DC，>2.5mA
    逻辑0信号（最大）5V DC，<1mA
    连接2线接近开关传感器（BERO）
    允许的漏电流（最大）    		1mA
    输入滤波可配置，支持3.2ms，6.4ms，默认为6.4ms
    隔离(现场与逻辑)隔离组500 VAC，1分钟
    同时接通的输入8
    最大电缆长度屏蔽：500米(标准输入)、50米(高速计数器输入)
    非屏蔽：300米(标准输入)
    高速计数特性
    脉冲捕捉输入8
    高速计数器
    高速计数器总数4
    单相计数器4×50KHz，支持HSC0、HSC1、HSC4和HSC5，不支持HSC2和HSC3
    AB相计数器1×30KHz，支持模式9，HSC0
    高速计数器的输入点配置
    HSC输入信号模式中断描述输入点

    		HSC0I0.0I0.1


    		HSC1I0.6I0.7


    		HSC4I0.3



    		HSC5I0.4


    0带有内部方向控制的单相计数器时钟－－

    9A/B相正交计数器时钟A时钟B

    数字量输出特性
    输出额定电压DC：24VDC：24V，AC：110V/220V
    输出电压范围DC：5～30VDC：5～30V，AC：5～250V
    输出电流（最大）0.5A2A
    浪涌电流8A，100ms5A，4s@10%占空比
    灯负载5WDC：30W /AC：200W
    导通电阻典型值0.3Ω，最大0.6Ω最大0.2Ω
    输出延迟（最大）
    断开到接通/接通到断开    		断开到接通：
    2us（Q0.0，Q0.1），－－-15us（其它）    		断开到接通：最大10ms
    接通到断开：
    10us（Q0.0，Q0.1），－－-130us（其它）    		接通到断开：最大10ms
    机械寿命（无负载）无10,000,000
    触点寿命（额定负载）无100,000
    同时接通的输出8
    两个输出并联不支持是，仅输出同组时
    最大电缆长度屏蔽500米
    非屏蔽150米
    高速计数特性
    脉冲输出2*50KHZ运控输出（注模式不能同时使用）不支持
    支持脉冲库支持运控库 motion_ctrl_lib不支持
    对应应用点脉冲点：Q0.0/Q0.1
    方向点：Q0.2/Q0.3    		不支持
    特殊功能方向点可选择不使用不支持



    产品的安装和运行要求

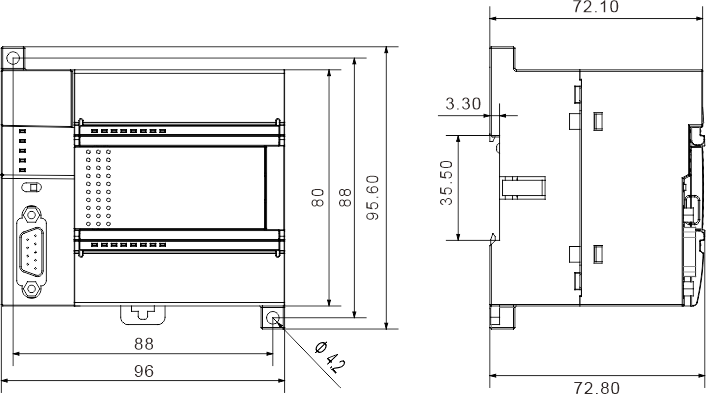

    安装尺寸：

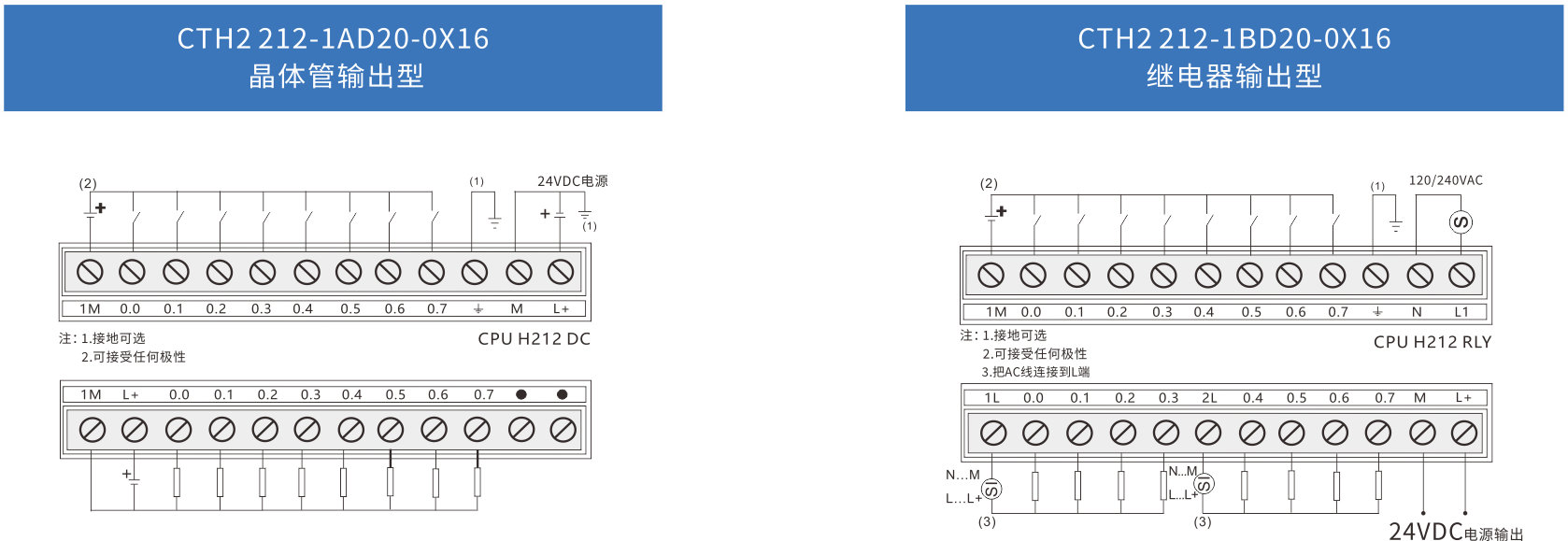

    端子接线：

    CTH2 212-1AD20-0X16
